Серия 4.903-10 выпуск 5
Опоры скользящие (Т13.00) предназначены для крепления стальных
технологических трубопроводов различного назначения с наружным
диаметром от 32 до 630мм. Изготавливаются в соответствии с Серией
4.903-10 выпуск 5.

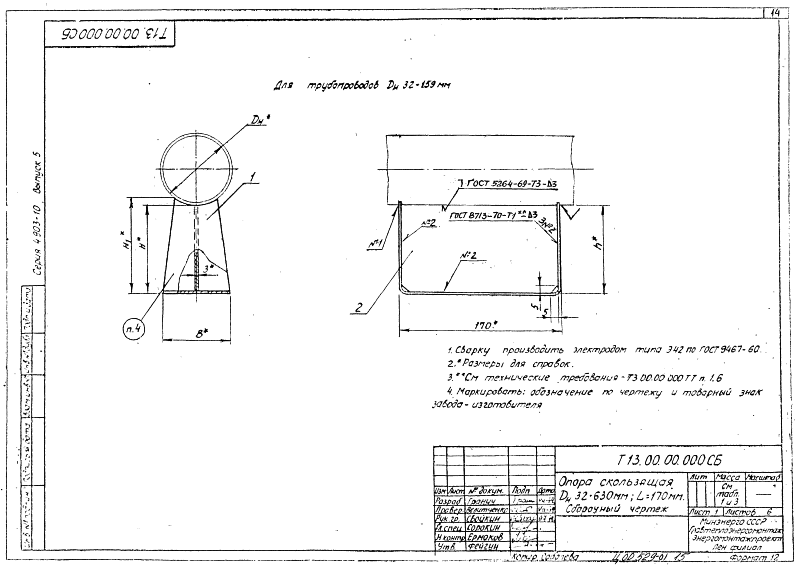

Опоры подвижные скользящие типа Т13 от Ду32 до Ду159 включительно,
применяются в качестве подвижных опор.

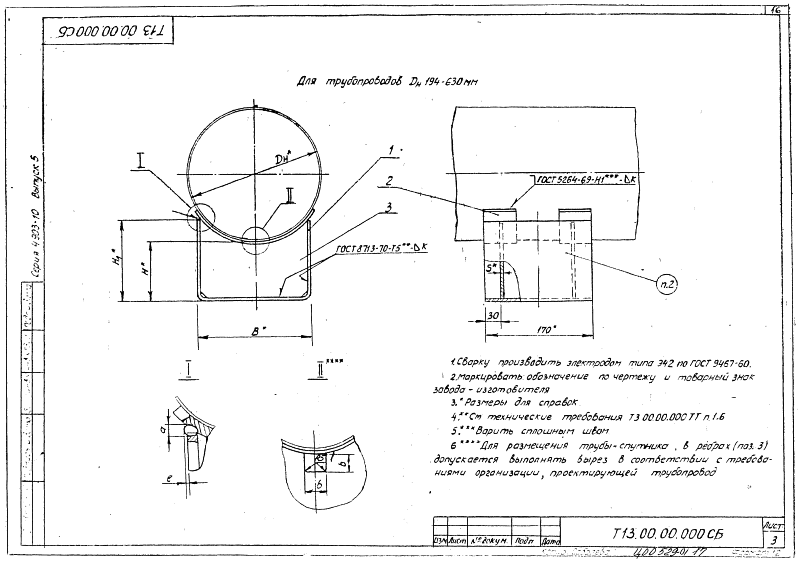

Опоры подвижные скользящие типа Т13 от Ду194 до Ду630 включительно,
применяются в качестве подвижных опор.
Серия 4.903-10 - опоры скользящие – элементы надземных
трубопроводных систем, поддерживающие функциональную устойчивость
магистралей, но не ограничивающие деформацию труб при перепадах
температуры. Такие устройства необходимы для обеспечения
вертикальной устойчивости при увеличении веса трубы с продуктом.
Условное обозначение
Пример условного обозначения опоры типа Т13 исполнения 08 высотой
150 мм для трубопровода Ду89: опора скользящая 89-Т13.08.
Пример условного обозначения опоры типа Т13 исполнения 18 высотой
200 мм для трубопровода Ду219: опора скользящая 219-Т13.18.
|

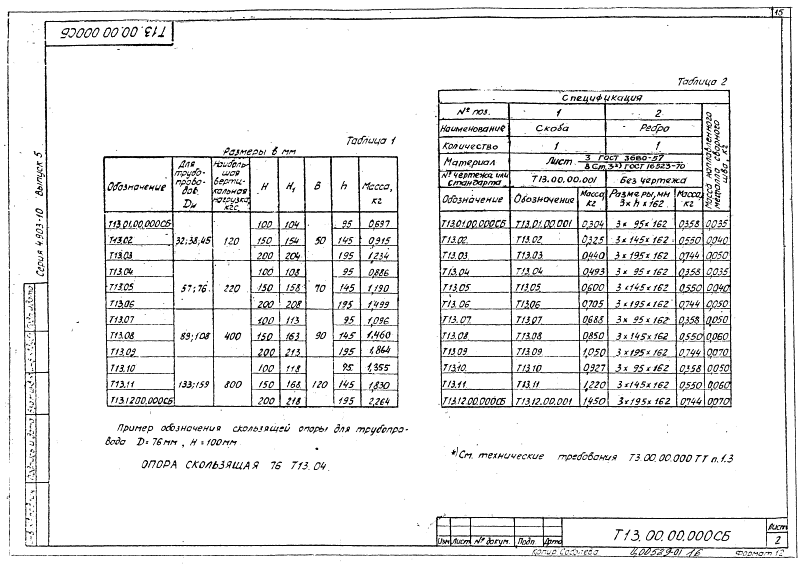

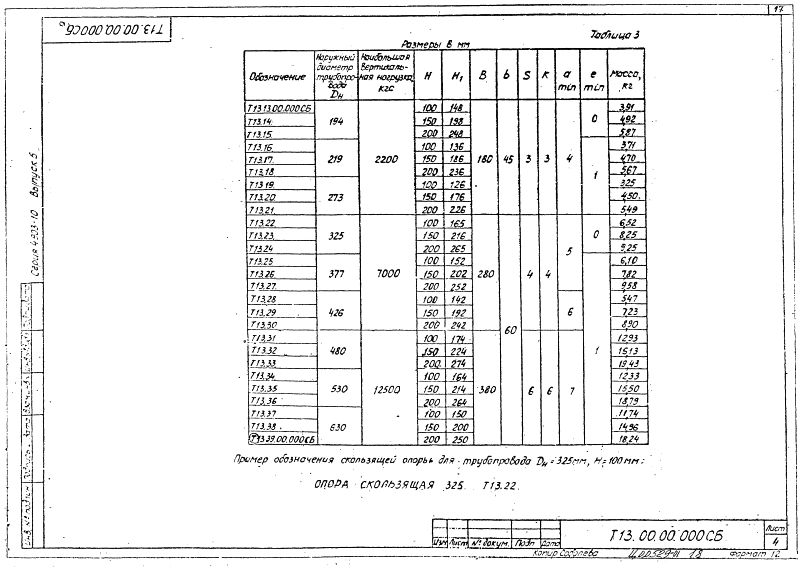

Обозначение |
Наружный диаметр, dн |
Высота, мм |
Масса, кг |
Стоимость за ед., руб.* |
|
Т13.01 |
32, 38, 45 |
100 |
0,697 |
113р. |
|
Т13.02 |
150 |
0,915 |
145р. |
|
Т13.03 |
200 |
1,234 |
155р. |
|
Т13.04 |
57, 76 |
100 |
0,886 |
121р. |
|
Т13.05 |
150 |
1,19 |
153р. |
|
Т13.06 |
200 |
1,499 |
216р. |
|
Т13.07 |
89, 108 |
100 |
1,096 |
150р. |
|
Т13.08 |
150 |
1,46 |
203р. |
|
Т13.09 |
200 |
1,864 |
239р. |
|
Т13.10 |
133, 159 |
100 |
1,335 |
188р. |
|
Т13.11 |
150 |
1,83 |
235р. |
|
Т13.12 |
200 |
2,264 |
181р. |
|
Т13.13 |
194 |
100 |
3,91 |
277р. |
|
Т13.14 |
150 |
4,92 |
364р. |
|
Т13.15 |
200 |
5,82 |
435р. |
|
Т13.16 |
219 |
100 |
3,71 |
280р. |
|
Т13.17 |
150 |
4,7 |
353р. |
|
Т13.18 |
200 |
5,67 |
423р. |
|
Т13.19 |
273 |
100 |
3,25 |
248р. |
|
Т13.20 |
150 |
4,5 |
340р. |
|
Т13.21 |
200 |
5,49 |
412р. |
|
Т13.22 |
325 |
100 |
6,52 |
481р. |
|
Т13.23 |
150 |
8,25 |
609р. |
|
Т13.24 |
200 |
9,25 |
667р. |
|
Т13.25 |
377 |
100 |
6,1 |
453р. |
|
Т13.26 |
150 |
7,82 |
579р. |
|
Т13.27 |
200 |
9,58 |
705р. |
|
Т13.28 |
426 |
100 |
5,47 |
410р. |
|
Т13.29 |
150 |
7,23 |
521р. |
|
Т13.30 |
200 |
8,9 |
634р. |
|
Т13.31 |
480 |
100 |
12,93 |
949р. |
|
Т13.32 |
150 |
16,13 |
1 188р. |
|
Т13.33 |
200 |
19,43 |
1 429р. |
|
Т13.34 |
530 |
100 |
12,33 |
911р. |
|
Т13.35 |
150 |
15,5 |
1 143р. |
|
Т13.36 |
200 |
18,79 |
1 381р. |
|
Т13.37 |
630 |
100 |
11,74 |
865р. |
|
Т13.38 |
150 |
14,96 |
1 102р. |
|
Т13.39 |
200 |
18,24 |
1 342р. |
* - Цены указаны с учетом НДС.
Цена может быть изменена в зависимости от объема заказа и сроков
изготовления.
Стоимость и сроки изготовления вы можете узнать позвонив нам по
телефонам
+7 (351) 750-25-14;
+7 (908) 060-55-11,
Или оставив заявку на электронную почту:
chelzm@bk.ru
Техническая документация
Челябинский Завод Металлоизделий изготавливает опоры
Т13 (скользящие) предназначеные для крепления стальных
технологических трубопроводов различного назначения с наружным
диаметром dн от 32 до 630 мм. Опоры изготавливаются в соответствии с
ТУ-04698606-001-04 «Опоры трубопроводов» (аналог ГОСТ 14911-82, ОСТ
36-94-83).
