Серия 4.903-10 выпуск 5

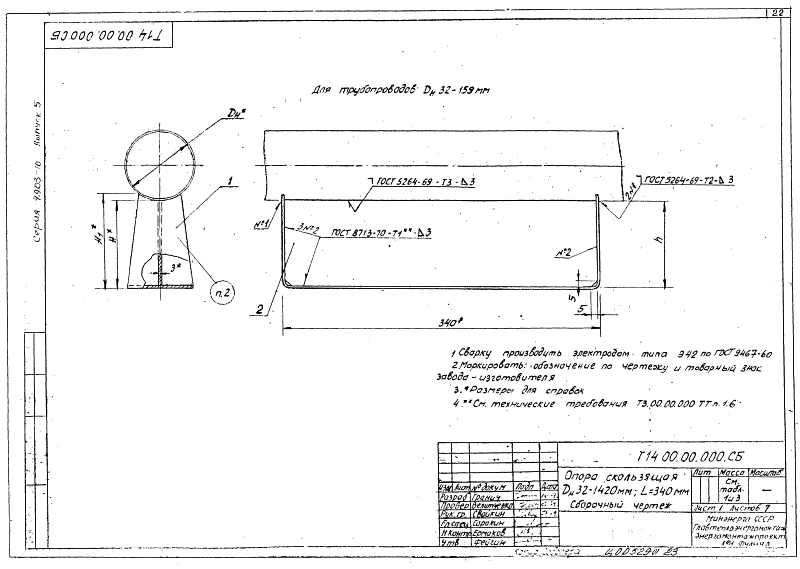

Опоры
скользящие (Т14.00) предназначены для крепления стальных
технологических трубопроводов различного назначения с наружным
диаметром от 32 до 1420мм. Изготавливаются в соответствии с Серией
4.903-10 выпуск 5.
Опоры подвижные скользящие типа Т14 от Ду32 до Ду159 включительно,
применяются в качестве подвижных опор.
Серия 4.903-10 - Подвижные опоры предназначены для трубопроводов
тепловых сетей подземной и надземной прокладок и охватывают весь
диапазон диаметров труб тепловых сетей в пределах условных проходов
Ду от 25 до 1400 мм согласно “Сортаменты труб для наружных тепловых
сетей на Ру до 64 кгс/см 2 , t до + 440 С, утвержденному
Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971
года.
Условное обозначение

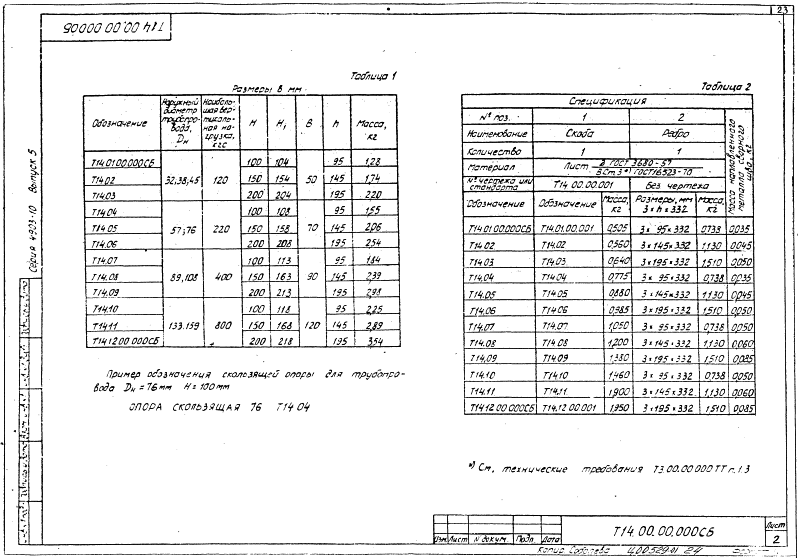

Пример условного обозначения типа Т14 исполнения 08 высотой 150мм
для трубопровода Ду89: Опора скользящая 89-Т14.08.
|
Обозначение |
Наружный диаметр, dн |
Высота, мм |
Масса, кг |
Стоимость за ед., руб.* |
|
Т.14.01 |
32, 38, 45 |
100 |
1,28 |
184р. |
|
Т.14.02 |
150 |
1,74 |
223р. |
|
Т.14.03 |
200 |
2,2 |
173р. |
|
Т.14.04 |
57, 76 |
100 |
1,55 |
182р. |
|
Т.14.05 |
150 |
2,06 |
143р. |
|
Т.14.06 |
200 |
2,64 |
185р. |
|
Т.14.07 |
89, 108 |
100 |
1,84 |
218р. |
|
Т.14.08 |
150 |
2,39 |
163р. |
|
Т.14.09 |
200 |
2,98 |
212р. |
|
Т.14.10 |
133, 159 |
100 |
2,25 |
171р. |
|
Т.14.11 |
150 |
2,89 |
222р. |
|
Т.14.12 |
200 |
3,54 |
250р. |
|
Т.14.13 |
194 |
100 |
6,17 |
449р. |
|
Т.14.14 |
150 |
7,8 |
567р. |
|
Т.14.15 |
200 |
9,36 |
703р. |
|
Т.14.16 |
219 |
100 |
5,87 |
424р. |
|
Т.14.17 |
150 |
7,46 |
543р. |
|
Т.14.18 |
200 |
9,07 |
661р. |
|
Т.14.19 |
273 |
100 |
5,33 |
405р. |
|
Т.14.20 |
150 |
7,2 |
523р. |
|
Т.14.21 |
200 |
8,81 |
652р. |
|
Т.14.22 |
325 |
100 |
10,56 |
771р. |
|
Т.14.23 |
150 |
13,28 |
977р. |
|
Т.14.24 |
200 |
15,29 |
1 142р. |
|
Т.14.25 |
377 |
100 |
10,04 |
735р. |
|
Т.14.26 |
150 |
12,73 |
932р. |
|
Т.14.27 |
200 |
15,47 |
1 140р. |
|
Т.14.28 |
426 |
100 |
9,29 |
678р. |
|
Т.14.29 |
150 |
12,04 |
900р. |
|
Т.14.30 |
200 |
14,68 |
1 096р. |
|
Т.14.31 |
480 |
100 |
20,55 |
1 530р. |
|
Т.14.32 |
150 |
25,45 |
1 894р. |
|
Т.14.33 |
200 |
30,76 |
2 286р. |
|
Т.14.34 |
530 |
100 |
19,81 |
1 476р. |
|
Т.14.35 |
150 |
24,76 |
1 842р. |
|
Т.14.36 |
200 |
29,78 |
2 194р. |
|
Т.14.37 |
630 |
100 |
19,02 |
1 418р. |
|
Т.14.38 |
150 |
23,96 |
1 763р. |
|
Т.14.39 |
200 |
29,06 |
2 146р. |
|
Т.14.40 |
720 |
100 |
27,42 |
2 020р. |
|
Т.14.41 |
150 |
33,41 |
2 463р. |
|
Т.14.42 |
200 |
39,48 |
2 911р. |
|
Т.14.43 |
820 |
100 |
26,56 |
1 955р. |
|
Т.14.44 |
150 |
32,56 |
2 399р. |
|
Т.14.45 |
200 |
38,6 |
2 849р. |
|
Т.14.46 |
920 |
100 |
33,85 |
2 509р. |
|
Т.14.47 |
150 |
41,76 |
3 103р. |
|
Т.14.48 |
200 |
50,02 |
3 695р. |
|
Т.14.49 |
1020 |
100 |
50,45 |
3 725р. |
|
Т.14.50 |
150 |
60,87 |
4 514р. |
|
Т.14.51 |
200 |
71,59 |
5 293р. |
|
Т.14.52 |
1220 |
100 |
52,29 |
3 880р. |
|
Т.14.53 |
150 |
62,71 |
4 650р. |
|
Т.14.54 |
200 |
73,15 |
5 422р. |
|
Т.14.55 |
1420 |
100 |
62,36 |
4 626р. |
|
Т.14.56 |
150 |
75,24 |
5 558р. |
|
Т.14.57 |
200 |
88,58 |
6 565р. |
* - Цены указаны с учетом НДС.
Цена может быть изменена в зависимости от объема заказа и сроков
изготовления.
Стоимость и сроки изготовления вы можете узнать позвонив нам по
телефонам
+7 (351) 750-25-14;
+7 (908) 060-55-11,
Или оставив заявку на электронную почту:
chelzm@bk.ru

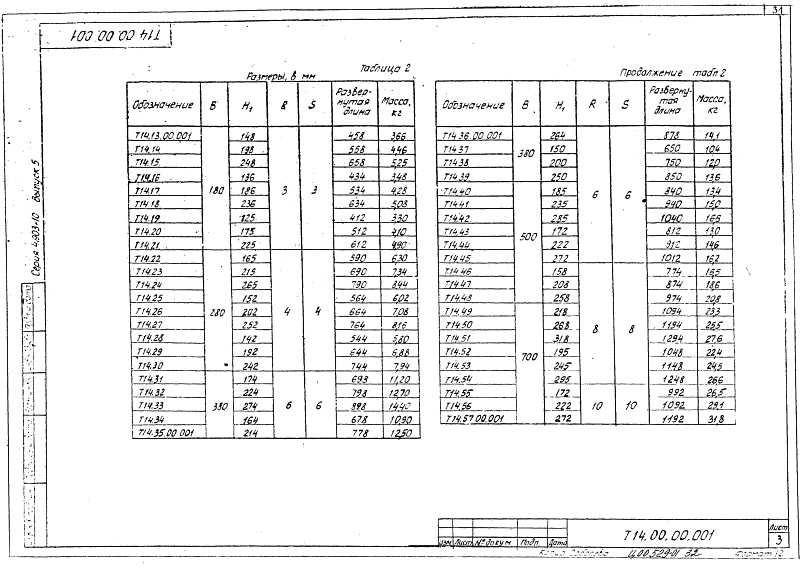

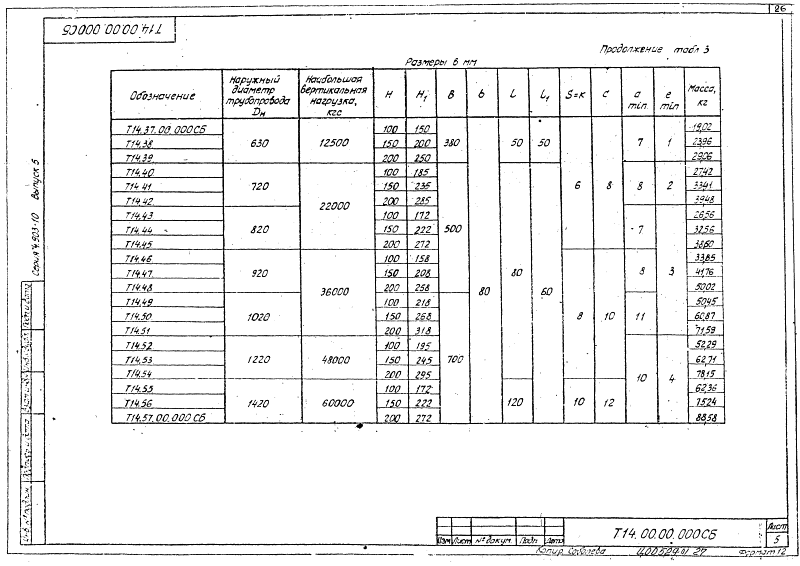

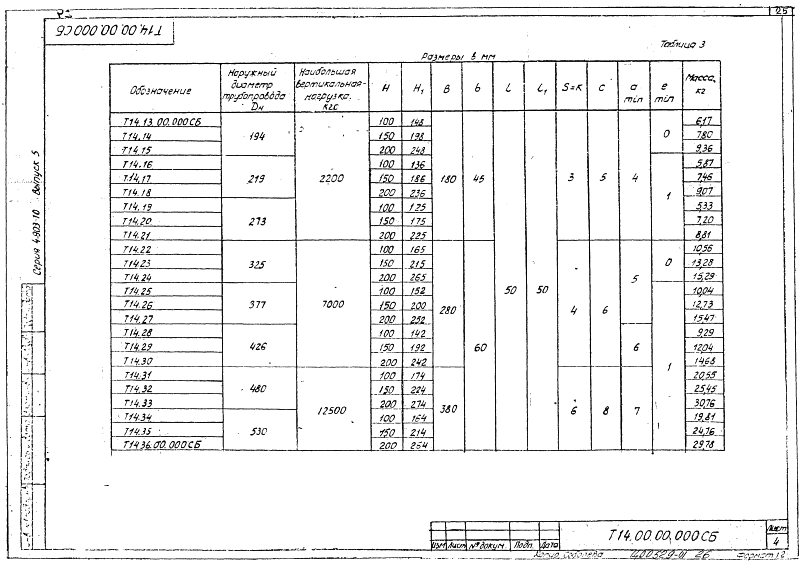

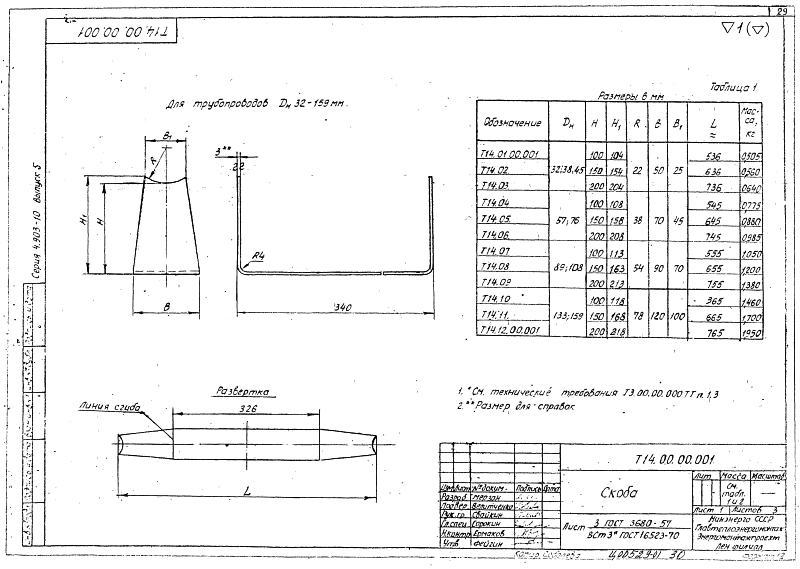

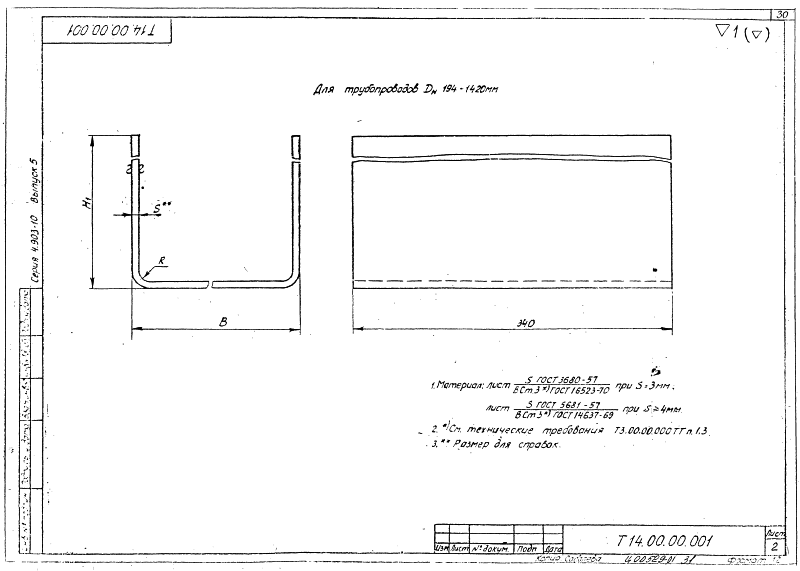

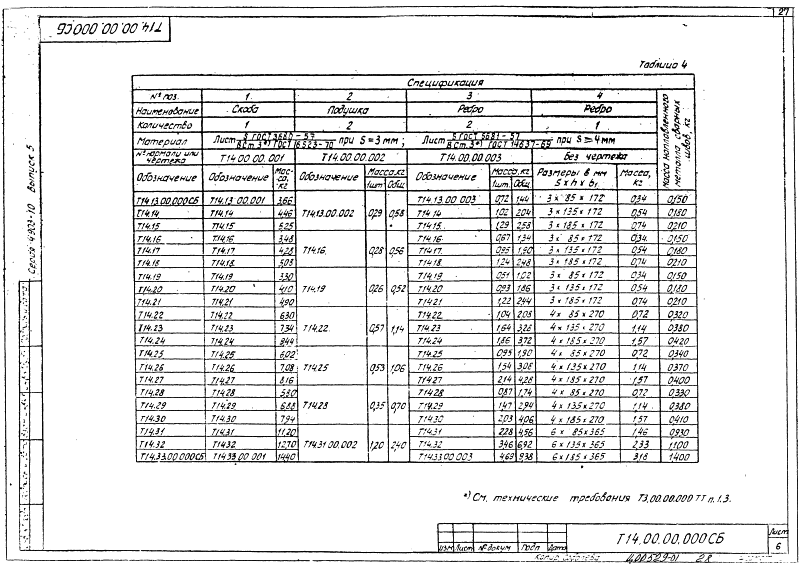

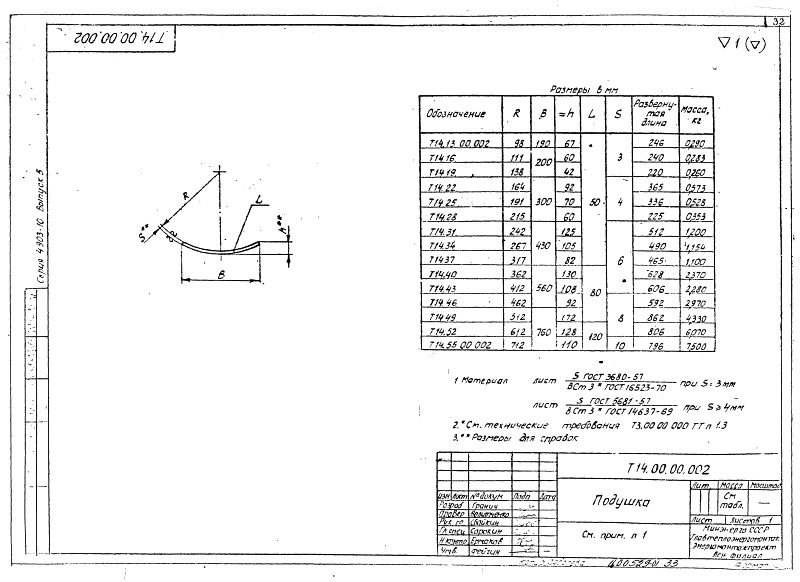

Техническая документация
ПКФ Челябинский Завод Металлоизделий изготавливает
опоры Т14 (скользящие) предназначеные для крепления стальных
технологических трубопроводов различного назначения с наружным
диаметром dн от 32 до 1420 мм. Опоры изготавливаются в соответствии
с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог ГОСТ 14911-82,
ОСТ 36-94-83).
