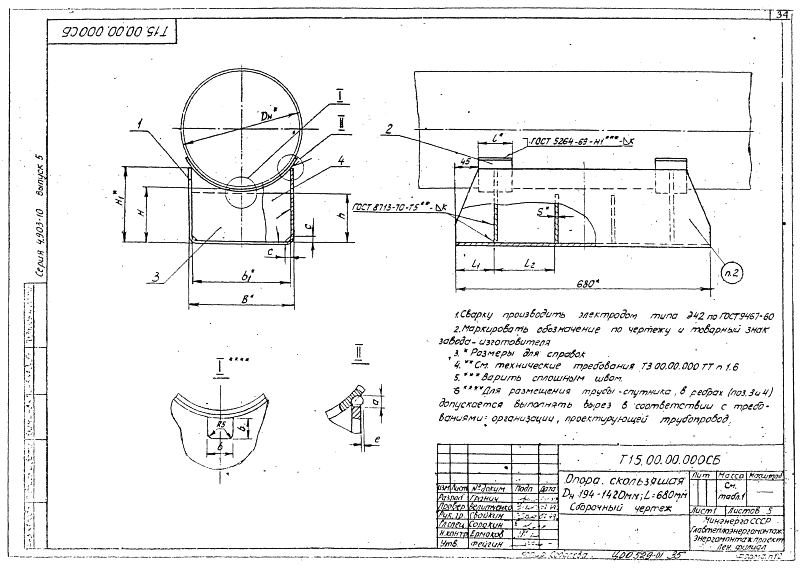

Опоры скользящие Т15

Серия 4.903-10 выпуск 5

Опоры скользящие (Т15.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 194 до 1420мм. Изготавливаются в соответствии с Серией 4.903-10 выпуск 5.

Опоры скользящие типа Т15 от Ду194 до Ду1420, L=680мм включительно, применяются в качестве подвижных опор.

Серия 4.903-10 - Подвижные опоры предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно “Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см 2 , t до + 440 С, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 года.

Условное обозначение

Пример условного обозначения типа Т15 исполнения 28 высотой 100мм для трубопровода Ду720: Опора скользящая 720-Т15.28.

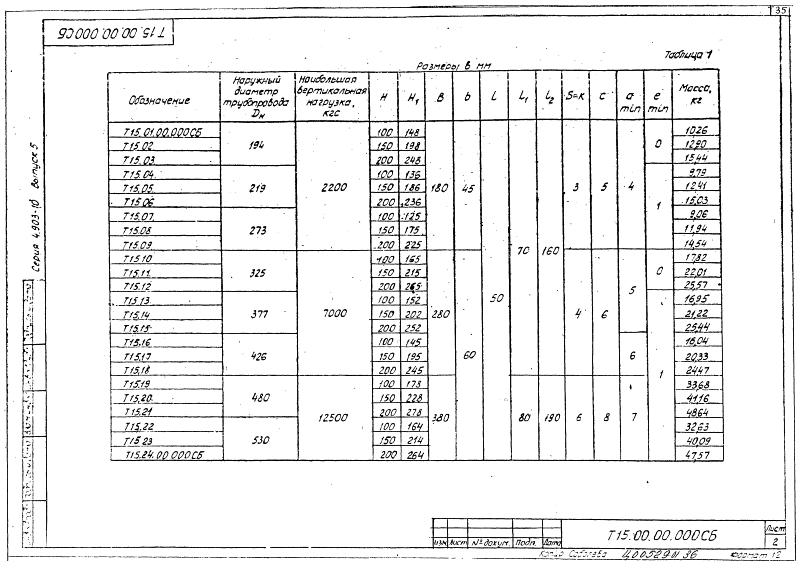

Обозначение	Наружный диаметр, dн	Высота, мм	Масса, кг	Стоимость за ед., руб.*
Т.15.01	194	100	10,26	723р.
Т.15.02		150	12,9	914р.
Т.15.03		200	15,44	1 090р.
Т.15.04	219	100	9,79	695р.
Т.15.05		150	12,41	879р.
Т.15.06		200	15,03	1 062р.
Т.15.07	273	100	9,06	645р.
Т.15.08		150	11,94	845р.
Т.15.09		200	14,54	1 015р.
Т.15.10	325	100	17,82	1 253р.
Т.15.11		150	22,01	1 551р.
Т.15.12		200	25,57	1 800р.
Т.15.13	377	100	16,95	1 197р.
Т.15.14		150	21,22	1 491р.
Т.15.15		200	25,44	1 774р.
Т.15.16	426	100	16,04	1 129р.
Т.15.17		150	20,33	1 418р.
Т.15.18		200	24,47	1 720р.
Т.15.19	480	100	33,68	2 372р.
Т.15.20		150	41,16	2 897р.
Т.15.21		200	48,64	3 414р.
Т.15.22	530	100	32,63	2 294р.
Т.15.23		150	40,09	2 816р.
Т.15.24		200	47,57	3 340р.
Т.15.25	630	100	31,28	2 200р.
Т.15.26		150	38,78	2 725р.
Т.15.27		200	47,24	3 316р.
Т.15.28	720	100	43,26	3 018р.
Т.15.29		150	52,02	3 655р.
Т.15.30		200	60,9	4 273р.
Т.15.31	820	100	42,1	2 957р.
Т.15.32		150	50,84	3 563р.
Т.15.33		200	59,72	4 192р.
Т.15.34	920	100	53,42	3 749р.
Т.15.35		150	65,04	4 562р.
Т.15.36		200	77,02	5 401р.
Т.15.37	1020	100	77,18	5 413р.
Т.15.38		150	92,04	6 452р.
Т.15.39		200	107,1	7 507р.
Т.15.40	1220	100	78,12	5 478р.
Т.15.41		150	92,78	6 485р.
Т.15.42		200	107,66	7 532р.
Т.15.43	1420	100	93,52	6 557р.
Т.15.44		150	111,76	7 834р.
Т.15.45		200	130,66	9 145р.

* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.

Стоимость и сроки изготовления вы можете узнать позвонив нам по телефонам

+7 (351) 750-25-14;

+7 (908) 060-55-11,

Или оставив заявку на электронную почту: chelzm@bk.ru

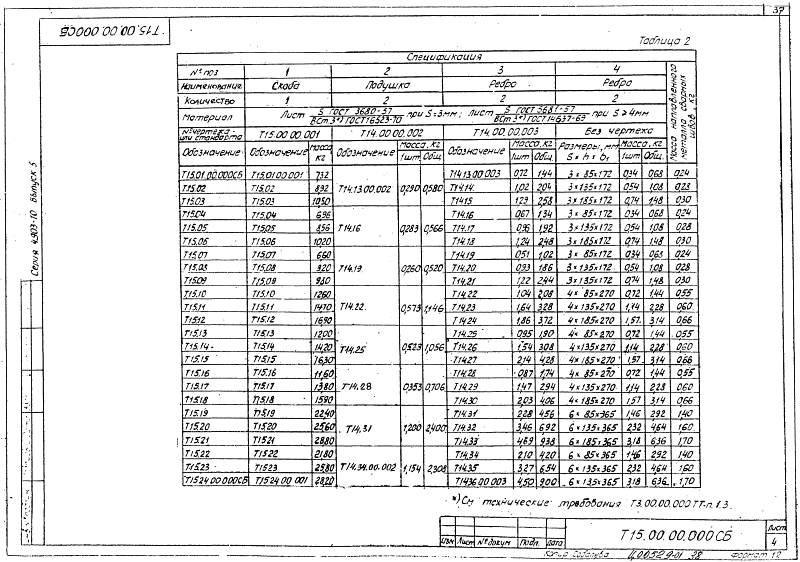

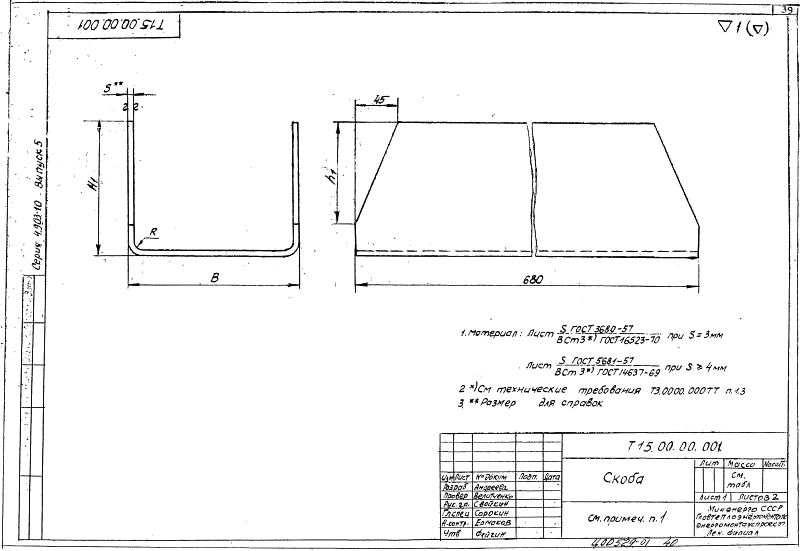

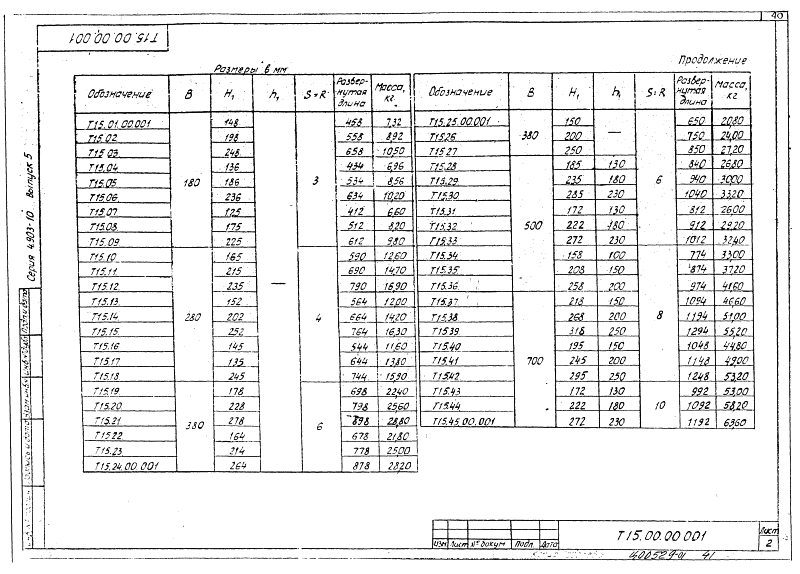

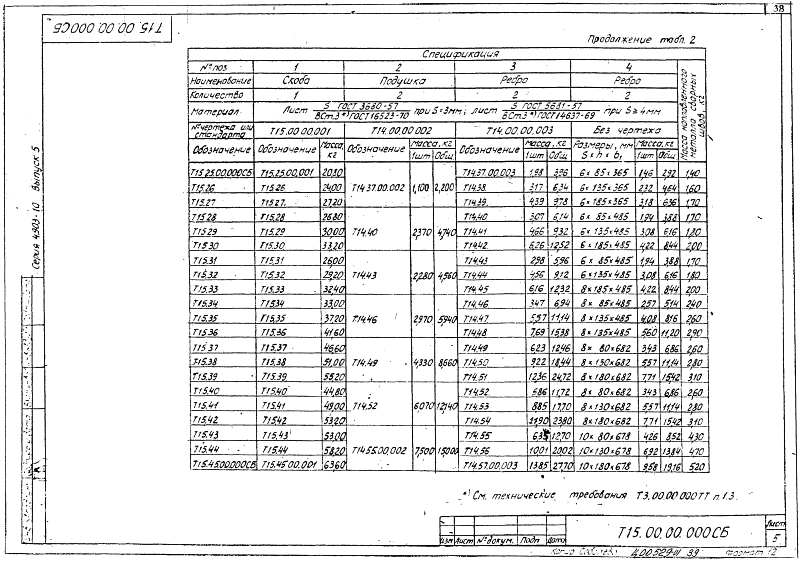

Техническая документация

ПКФ Челябинский Завод Металлоизделий изготавливает опоры Т15 (скользящие) предназначенные для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 194 до 1420 мм. Опоры изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог ГОСТ 14911-82, ОСТ 36-94-83).

Серия 4.903-10 выпуск 5
