Опоры неподвижные хомутовые Т3

Серия 4.903-10 выпуск 4

Опоры неподвижные (Т3.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 32 до 219мм. Изготавливаются в соответствии с Серией 4.903-10 выпуск 4.

Серия 4.903-10 - Неподвижные опоры предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно “Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см 2 , t до + 440 С, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 года.

Условное обозначение

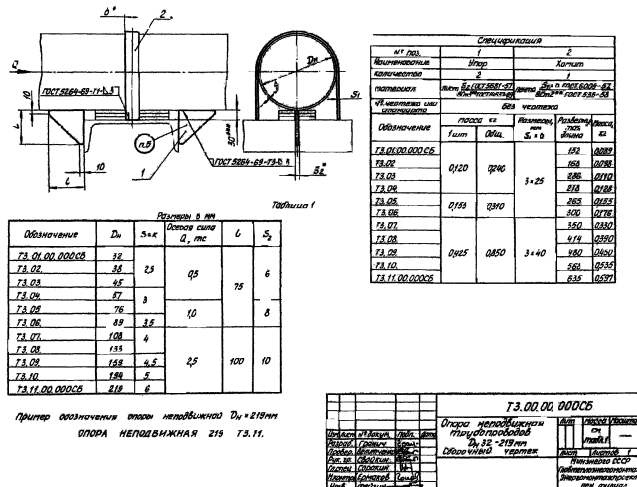

Пример условного обозначения типа Т3 исполнения 10 для трубопровода Ду194: Опора неподвижная 194-Т3.10.

Обозначение	Наружный диаметр, dн	Масса, кг	Стоимость за ед., руб.*
Т3.01	32	0,33	50р.
Т3.02	38	0,34	51р.
Т3.03	45	0,35	53р.
Т3.04	57	0,37	56р.
Т3.05	76	0,46	69р.
Т3.06	89	0,49	74р.
Т3.07	108	1,18	177р.
Т3.08	133	1,24	186р.
Т3.09	159	1,3	195р.
Т3.10	194	1,38	207р.
Т3.11	219	1,45	218р.

* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.

Стоимость и сроки изготовления вы можете узнать позвонив нам по телефонам

+7 (351) 750-25-14;

+7 (908) 060-55-11,

Или оставив заявку на электронную почту: chelzm@bk.ru

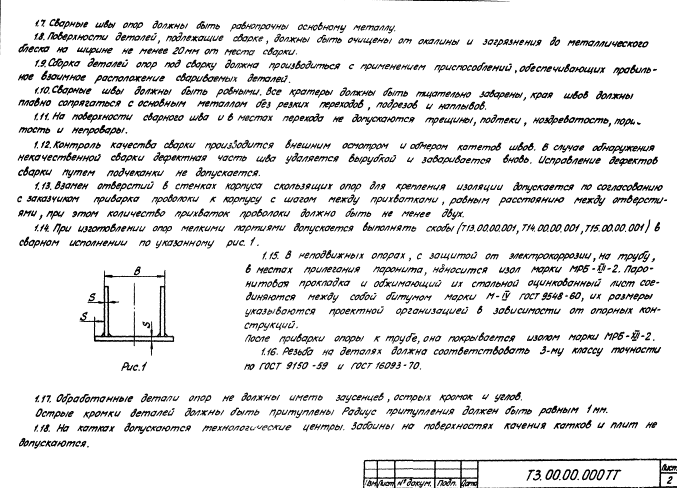

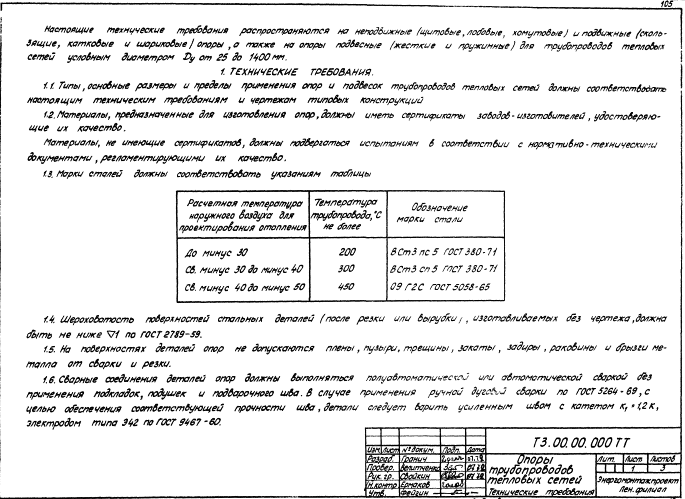

Техническая документация

ПКФ Челябинский Завод Металлоизделий изготавливает опоры неподвижные (Т3.00) предназначеные для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 32 до 219 мм. Изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог серия 4.903-10 выпуск 4).

До 1 кг - 350, от 1 до 1,5 - 240.
