Серия 4.903-10 выпуск
4
Опоры

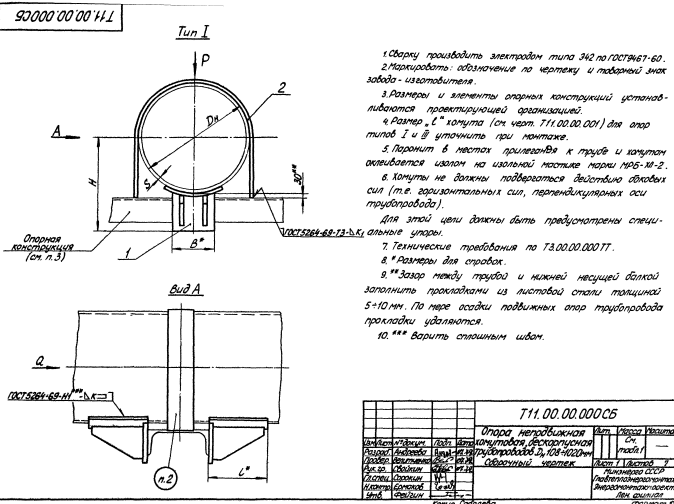

неподвижные хомутовые, бескорпусные (Т11.00) предназначены для
крепления стальных технологических трубопроводов различного
назначения с наружным диаметром от 108 до 1020мм. Изготавливаются в
соответствии с Серией 4.903-10 выпуск 4.
Опоры типа Т11 от Ду108 - Ду1020 включительно, применяются в
качестве неподвижных опор.
Условное обозначение

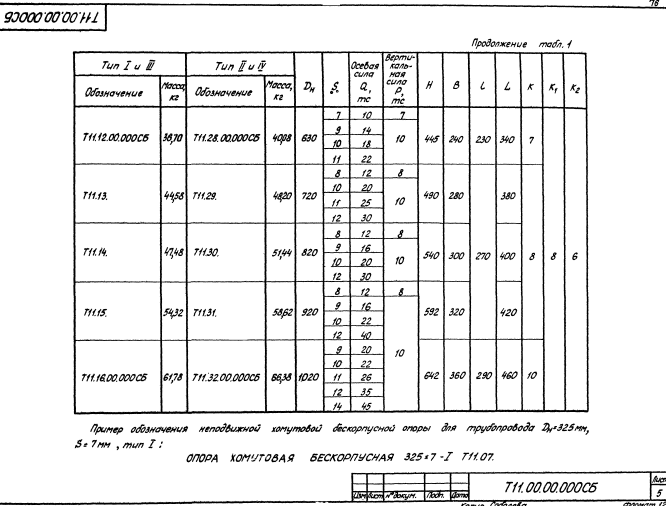

Пример условного обозначения типа Т11 вариант исполнения 1 для
трубопровода Ду194: Опора неподвижная 194-Т11.04.
|
Обозначение |
Наружный диаметр трубопровода Dн |
Высота, мм |
Масса, кг |
Стомость за ед., руб.* |
|
Т11.01 |
108 |
119 |
3,09 |
433р. |
|
Т11.02 |
133 |
134 |
3,4 |
476р. |
|
Т11.03 |
159 |
164 |
4,6 |
644р. |
|
Т11.04 |
194 |
186 |
5,52 |
773р. |
|
Т11.05 |
219 |
218 |
8,7 |
1 044р. |
|
Т11.06 |
273 |
246 |
9,91 |
1 189р. |
|
Т11.07 |
325 |
270 |
11,72 |
1 406р. |
|
Т11.08 |
377 |
300 |
14,36 |
1 723р. |
|
Т11.09 |
426 |
338 |
22,04 |
2 204р. |
|
Т11.10 |
480 |
368 |
23,47 |
2 347р. |
|
Т11.11 |
530 |
393 |
27,31 |
2 731р. |
|
Т11.12 |
630 |
445 |
36,7 |
3 670р. |
|
Т11.13 |
720 |
490 |
44,58 |
4 458р. |
|
Т11.14 |
820 |
540 |
47,48 |
4 748р. |
|
Т11.15 |
920 |
592 |
54,32 |
5 432р. |
|
Т11.16 |
1020 |
642 |
61,78 |
6 178р. |
|
Т11.17 |
108 |
119 |
3,48 |
487р. |
|
Т11.18 |
133 |
134 |
3,78 |
529р. |
|
Т11.19 |
159 |
164 |
4,96 |
694р. |
|
Т11.20 |
194 |
186 |
5,88 |
823р. |
|
Т11.21 |
219 |
218 |
8,94 |
1 250р. |
|
Т11.22 |
273 |
246 |
9,14 |
1 290р. |
|
Т11.23 |
325 |
270 |
13,14 |
1 577р. |
|
Т11.24 |
377 |
300 |
15,9 |
1 908р. |
|
Т11.25 |
426 |
338 |
23,7 |
2 370р. |
|
Т11.26 |
480 |
368 |
25,24 |
2 524р. |
|
Т11.27 |
530 |
393 |
29,26 |
2 926р. |
|
Т11.28 |
630 |
445 |
40,08 |
4 008р. |
|
Т11.29 |
720 |
490 |
48,2 |
4 820р. |
|
Т11.30 |
820 |
540 |
51,44 |
5 144р. |
|
Т11.31 |
920 |
592 |
58,62 |
5 862р. |
|
Т11.32 |
1020 |
642 |
66,38 |
6 638р. |
* - Цены указаны с учетом НДС.
Цена может быть изменена в зависимости от объема заказа и сроков
изготовления.
Стоимость и сроки изготовления вы можете узнать позвонив нам по
телефонам
+7 (351) 750-25-14;
+7 (908) 060-55-11,
Или оставив заявку на электронную почту:
chelzm@bk.ru

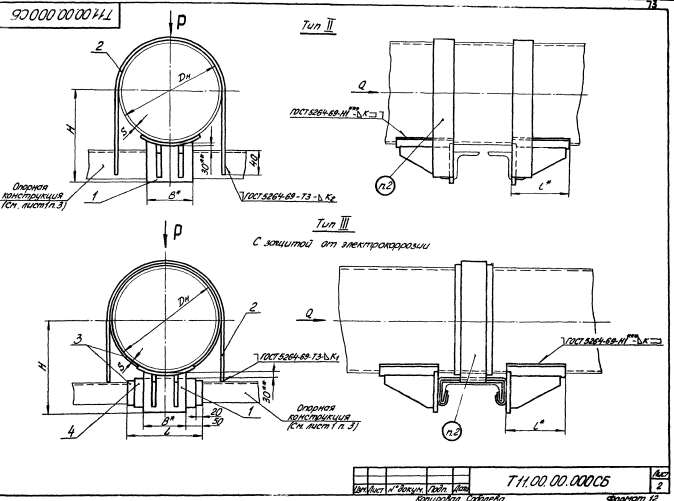

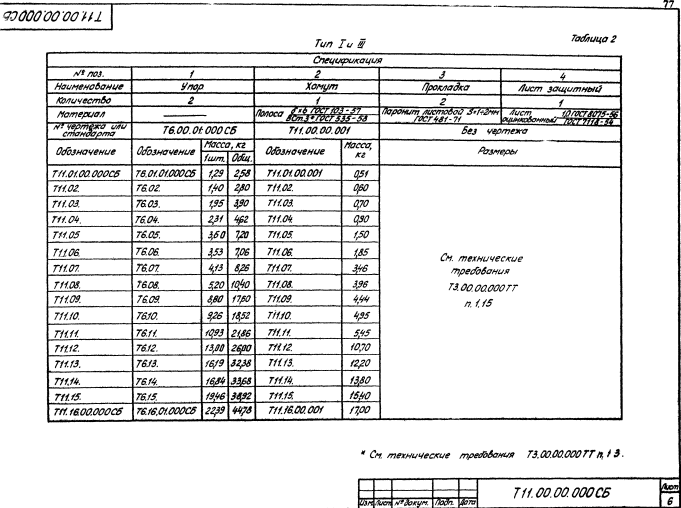

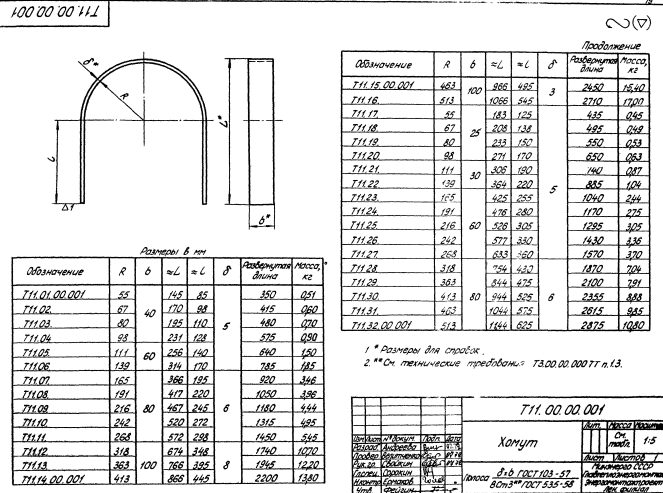

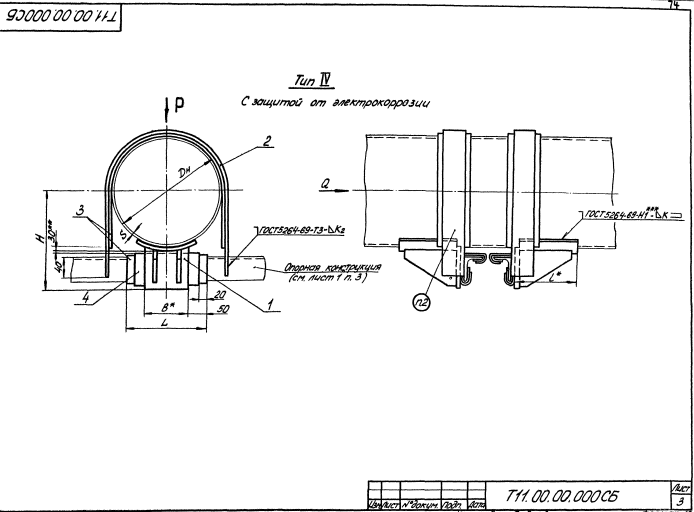

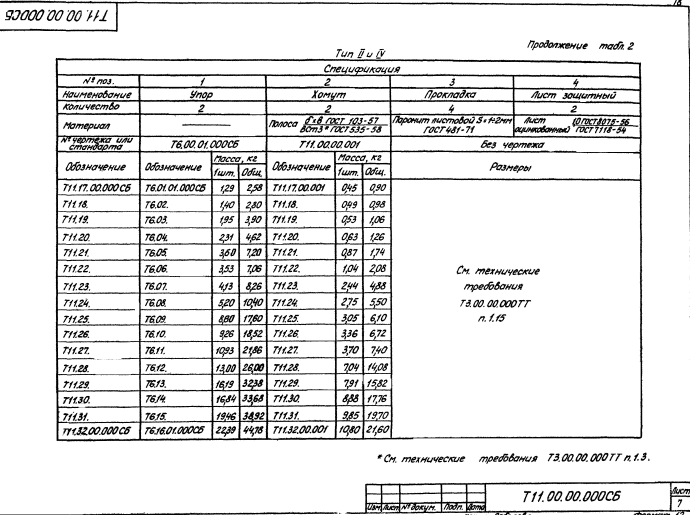

Техническая документация
Серия 4.903-10 выпуск 4
|
