Серия 4.903-10 выпуск
4

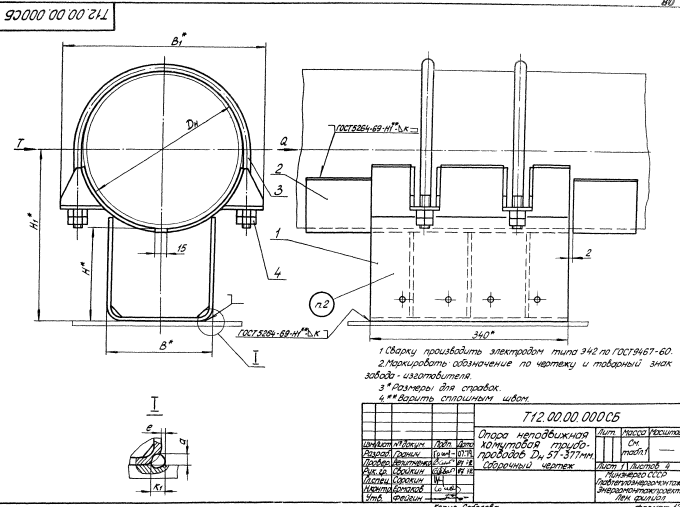

Опоры
неподвижные хомутовые (Т12.00) предназначены для крепления стальных
технологических трубопроводов различного назначения с наружным
диаметром от 57 до 377мм. Изготавливаются в соответствии с Серией
4.903-10 выпуск 4.
Опоры неподвижные хомутовые типа Т12.00 от Ду57 до Ду377
включительно, применяются в качестве неподвижных опор.
Серия 4.903-10 - Неподвижные опоры предназначены для трубопроводов
тепловых сетей подземной и надземной прокладок и охватывают весь
диапазон диаметров труб тепловых сетей в пределах условных проходов
Ду от 25 до 1400 мм согласно “Сортаменты труб для наружных тепловых
сетей на Ру до 64 кгс/см 2 , t до + 440 С, утвержденному
Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971
года.
Условное обозначение
Пример условного обозначения опоры типа Т12 исполнения 17 высотой
150 мм для трубопровода Ду159: 159-Т12.17.
|
Обозначение |
Наружный диаметр, dн |
Высота, мм |
Масса, кг |
Стоимость за ед., руб.* |
|
Т12.01 |
57 |
100 |
3,8 |
722р. |
|
Т12.02 |
150 |
4,7 |
893р. |
|
Т12.03 |
200 |
5,6 |
1 064р. |
|
Т12.04 |
76 |
100 |
4,1 |
779р. |
|
Т12.05 |
150 |
4,9 |
931р. |
|
Т12.06 |
200 |
6 |
1 020р. |
|
Т12.07 |
89 |
100 |
4,3 |
731р. |
|
Т12.08 |
150 |
5,2 |
884р. |
|
Т12.09 |
200 |
6,2 |
1 054р. |
|
Т12.10 |
108 |
100 |
5,8 |
986р. |
|
Т12.11 |
150 |
6,9 |
1 035р. |
|
Т12.12 |
200 |
8 |
1 200р. |
|
Т12.13 |
133 |
100 |
6,8 |
1 020р. |
|
Т12.14 |
150 |
7,8 |
1 170р. |
|
Т12.15 |
200 |
8,9 |
1 335р. |
|
Т12.16 |
159 |
100 |
7,5 |
1 125р. |
|
Т12.17 |
150 |
8,5 |
1 275р. |
|
Т12.18 |
200 |
9,5 |
1 425р. |
|
Т12.19 |
194 |
100 |
21,4 |
2 140р. |
|
Т12.20 |
150 |
24,1 |
2 410р. |
|
Т12.21 |
200 |
27,1 |
2 710р. |
|
Т12.22 |
219 |
100 |
22,3 |
2 230р. |
|
Т12.23 |
150 |
24,9 |
2 490р. |
|
Т12.24 |
200 |
27,6 |
2 760р. |
|
Т12.25 |
273 |
100 |
25,9 |
2 590р. |
|
Т12.26 |
150 |
28,9 |
2 890р. |
|
Т12.27 |
200 |
31,5 |
3 150р. |
|
Т12.28 |
325 |
100 |
30,4 |
3 040р. |
|
Т12.29 |
150 |
33,3 |
3 330р. |
|
Т12.30 |
200 |
36 |
3 600р. |
|
Т12.31 |
377 |
100 |
33,5 |
3 350р. |
|
Т12.32 |
150 |
36,2 |
3 620р. |
|
Т12.33 |
200 |
38,8 |
3 880р. |
* - Цены указаны с учетом НДС.
Цена может быть изменена в зависимости от объема заказа и сроков
изготовления.
Стоимость и сроки изготовления вы можете узнать позвонив нам по
телефонам
+7 (351) 750-25-14;
+7 (908) 060-55-11,
Или оставив заявку на электронную почту:
chelzm@bk.ru

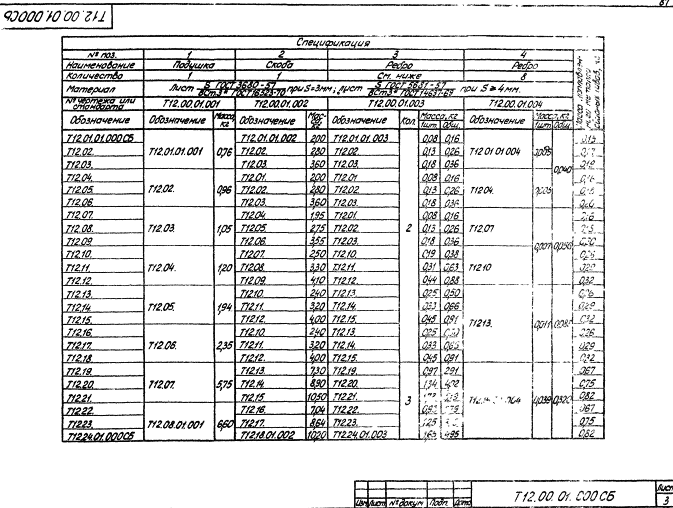

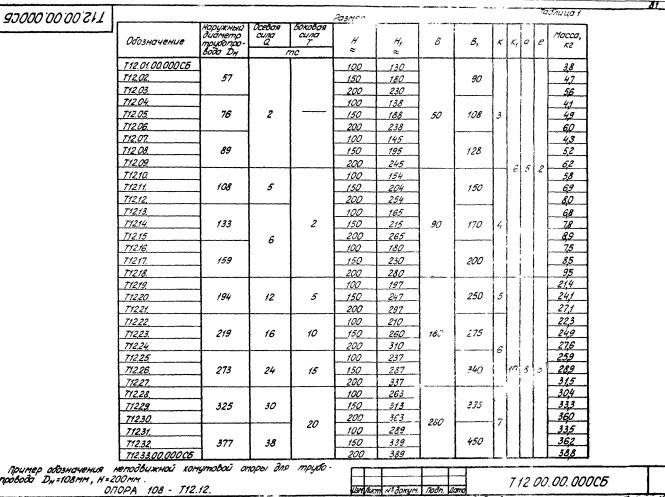

Техническая документация

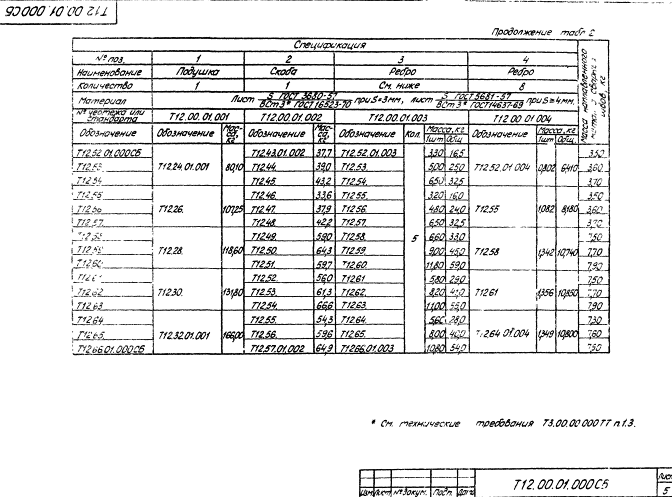

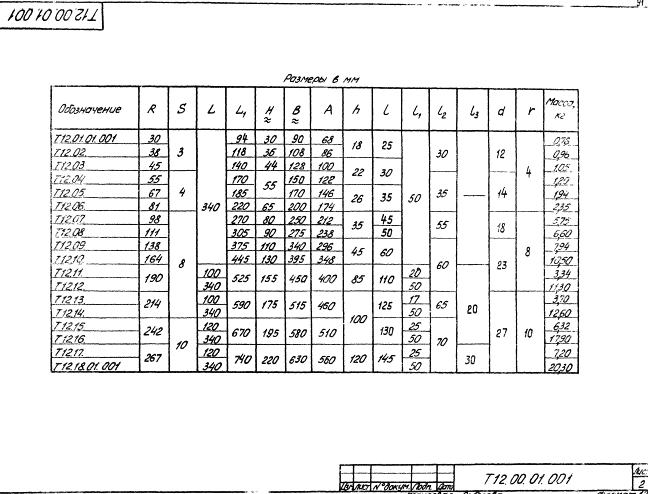

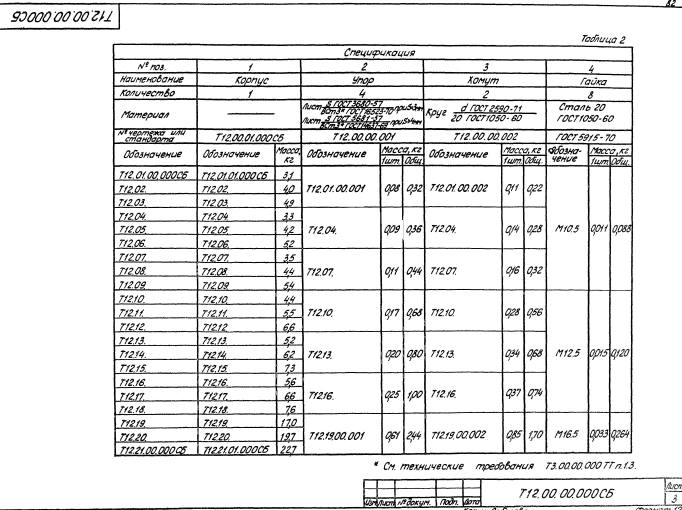

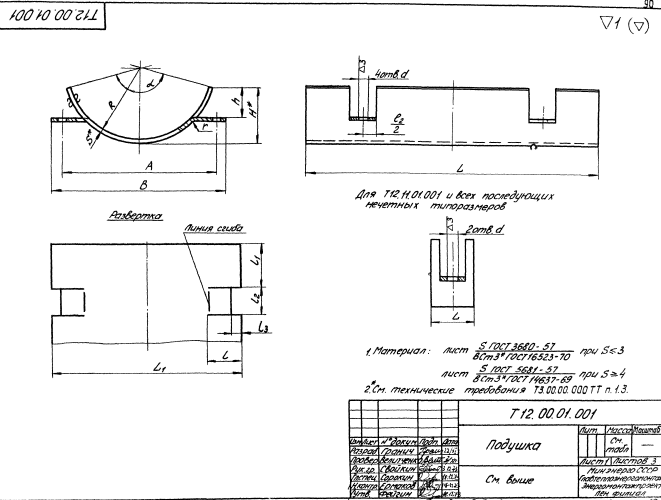

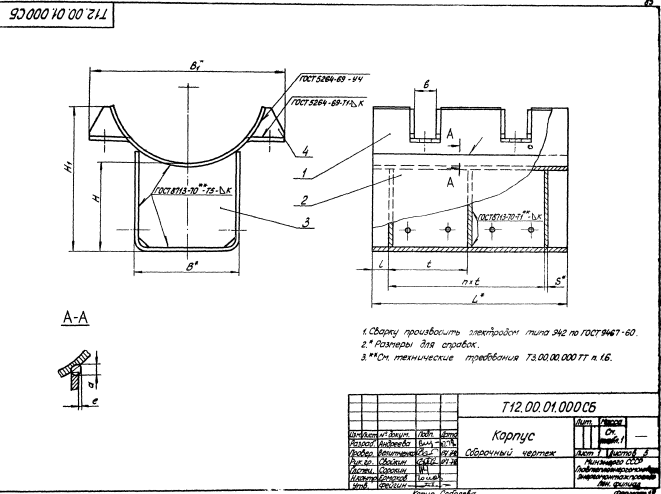

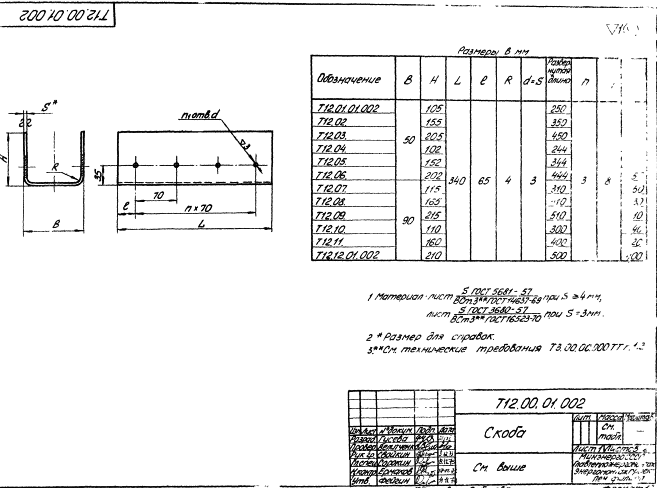

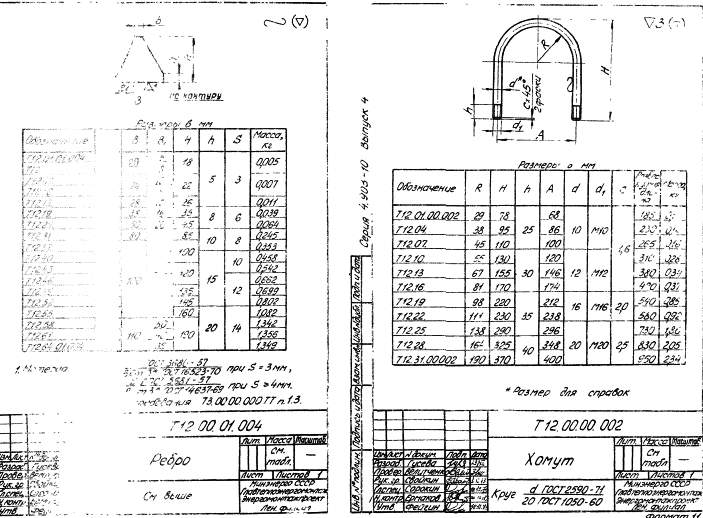

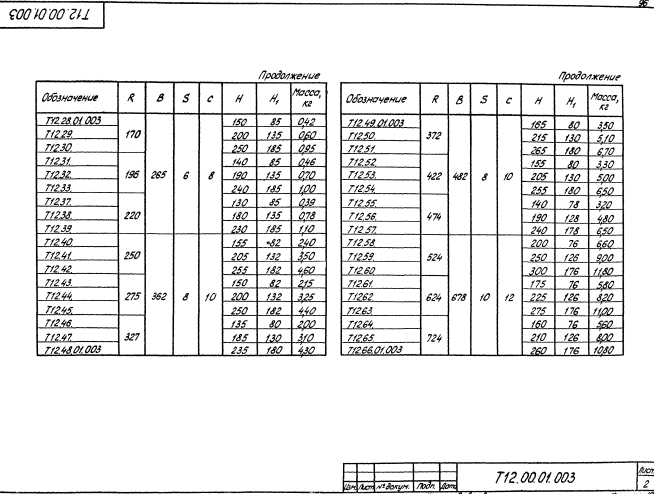

Серия 4.903-10 выпуск 4
|
