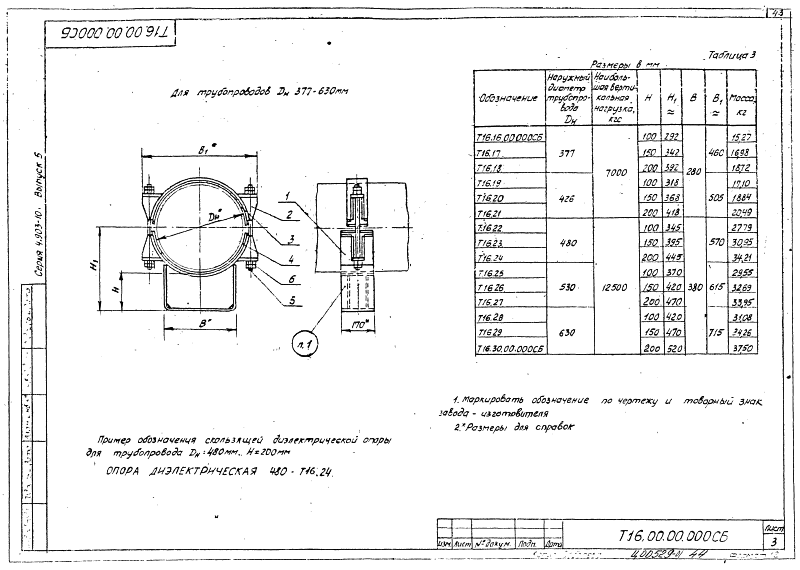

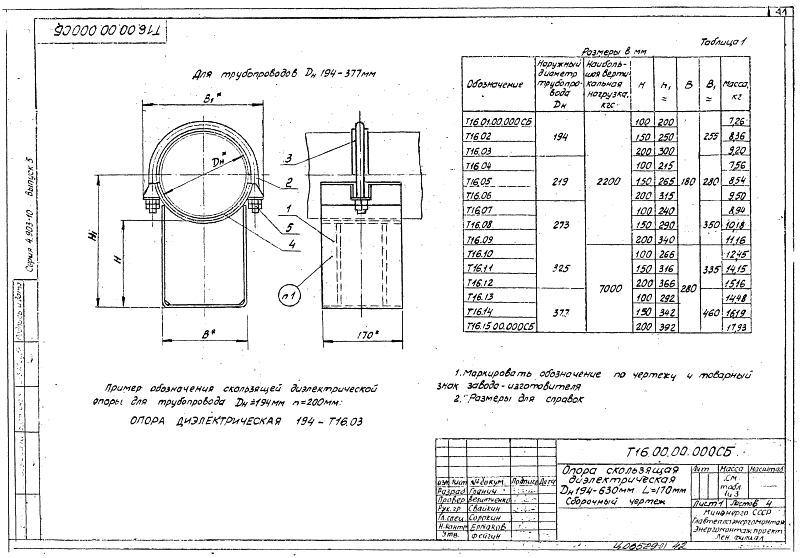

Серия 4.903-10 выпуск 5
Опоры скользящие диэлектрические (Т16.00) предназначены для
крепления стальных технологических трубопроводов различного
назначения с наружным диаметром от 194 до 630мм. Изготавливаются в
соответствии с Серией 4.903-10 выпуск 5.
Серия 4.903-10 - Подвижные опоры предназначены для трубопроводов
тепловых сетей подземной и надземной прокладок и охватывают весь
диапазон диаметров труб тепловых сетей в пределах условных проходов
Ду от 25 до 1400 мм согласно “Сортаменты труб для наружных тепловых
сетей на Ру до 64 кгс/см 2 , t до + 440 С, утвержденному
Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971
года.
|
Обозначение |
Наружный диаметр, dн |
Высота, мм |
Масса, кг |
Стоимость за ед., руб.* |
|
Т.16.01 |
194 |
100 |
7,26 |
508р. |
|
Т.16.02 |
150 |
8,36 |
585р. |
|
Т.16.03 |
200 |
9,2 |
644р. |
|
Т.16.04 |
219 |
100 |
7,56 |
529р. |
|
Т.16.05 |
150 |
8,54 |
598р. |
|
Т.16.06 |
200 |
9,5 |
665р. |
|
Т.16.07 |
273 |
100 |
8,94 |
626р. |
|
Т.16.08 |
150 |
10,18 |
713р. |
|
Т.16.09 |
200 |
11,16 |
781р. |
|
Т.16.10 |
325 |
100 |
12,45 |
872р. |
|
Т.16.11 |
150 |
14,15 |
991р. |
|
Т.16.12 |
200 |
15,16 |
1 061р. |
|
Т.16.13 |
377 |
100 |
14,48 |
1 014р. |
|
Т.16.14 |
150 |
16,19 |
1 133р. |
|
Т.16.15 |
200 |
17,93 |
1 255р. |
|
Т.16.16 |
377 |
100 |
15,27 |
1 069р. |
|
Т.16.17 |
150 |
16,98 |
1 189р. |
|
Т.16.18 |
200 |
18,72 |
1 310р. |
|
Т.16.19 |
426 |
100 |
17,1 |
1 197р. |
|
Т.16.20 |
150 |
18,84 |
1 319р. |
|
Т.16.21 |
200 |
20,49 |
1 434р. |
|
Т.16.22 |
480 |
100 |
27,79 |
1 945р. |
|
Т.16.23 |
150 |
30,95 |
2 167р. |
|
Т.16.24 |
200 |
34,21 |
2 395р. |
|
Т.16.25 |
530 |
100 |
29,55 |
2 069р. |
|
Т.16.26 |
150 |
32,89 |
2 302р. |
|
Т.16.27 |
200 |
33,95 |
2 377р. |
|
Т.16.28 |
630 |
100 |
31,08 |
2 176р. |
|
Т.16.29 |
150 |
34,28 |
2 400р. |
|
Т.16.30 |
200 |
37,5 |
2 625р. |
* - Цены указаны с учетом НДС.
Цена может быть изменена в зависимости от объема заказа и сроков
изготовления.
Стоимость и сроки изготовления вы можете узнать позвонив нам по
телефонам
+7 (351) 750-25-14;
+7 (908) 060-55-11,
Или оставив заявку на электронную почту:
chelzm@bk.ru

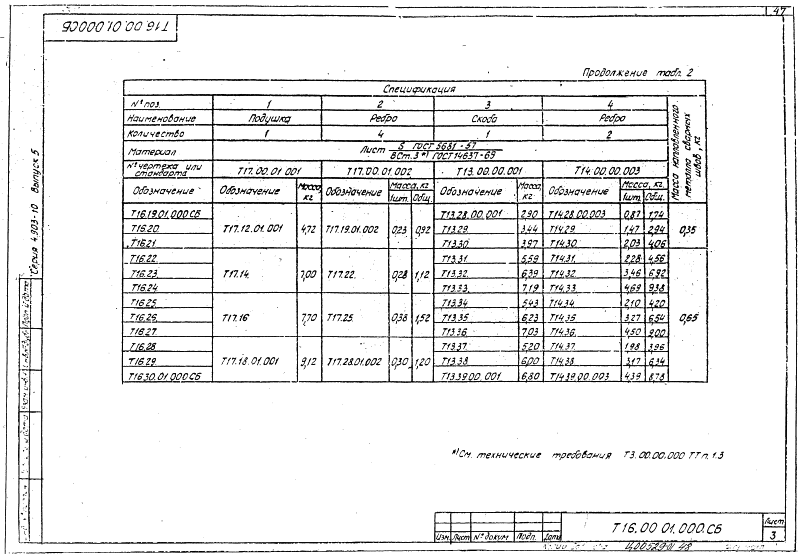

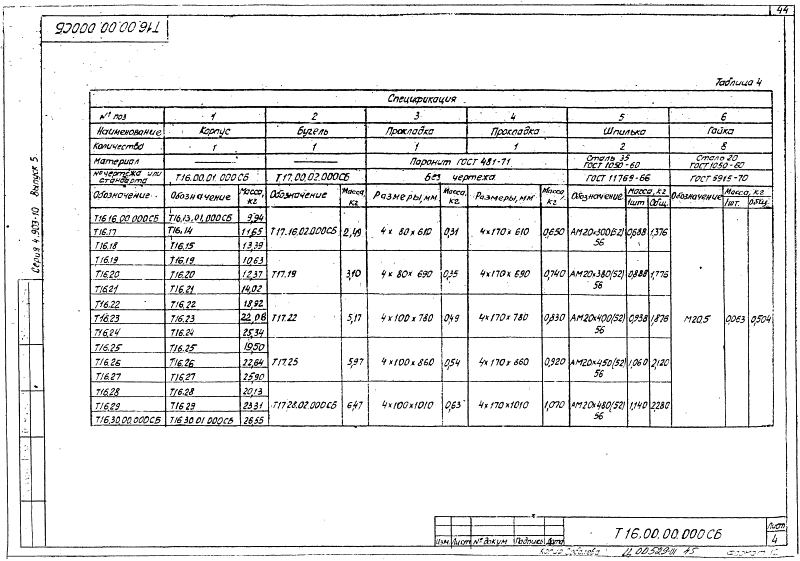

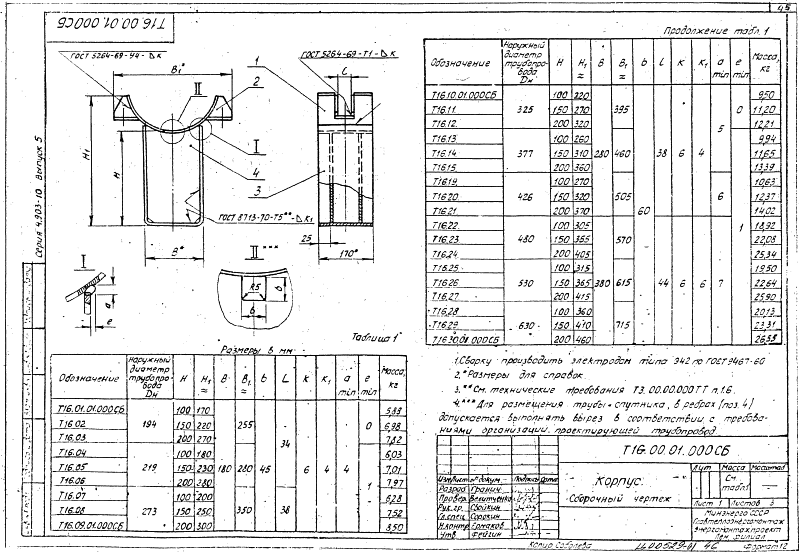

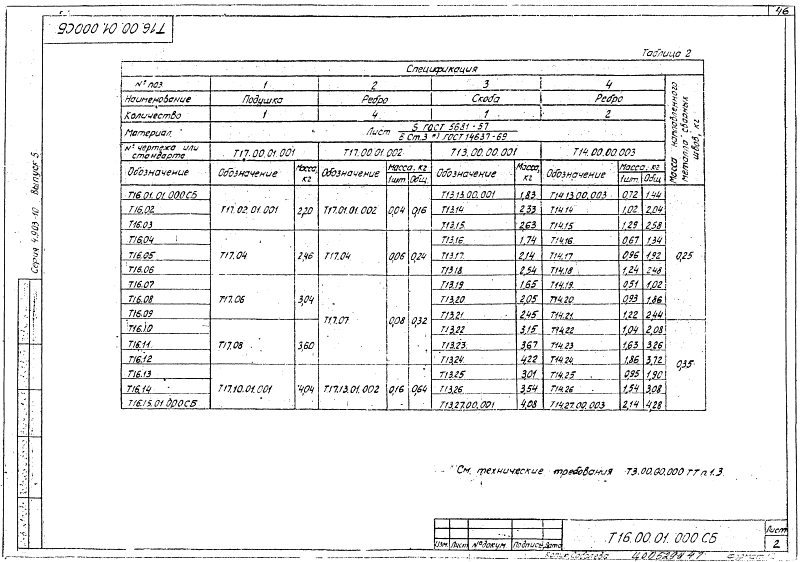

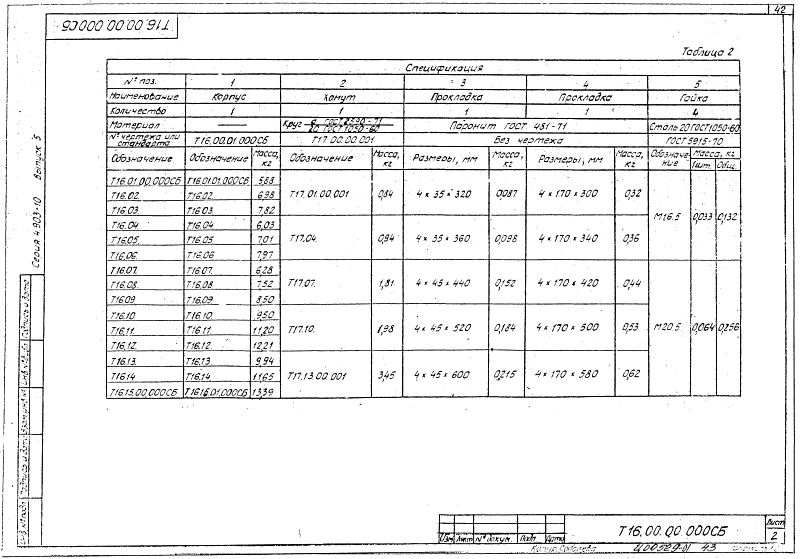

Техническая документация
ПКФ Челябинский Завод Металлоизделий изготавливает
опоры Т16 (скользящие) предназначенные для крепления стальных
технологических трубопроводов различного назначения с наружным
диаметром dн от 194 до 630 мм. Опоры изготавливаются в соответствии
с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог ГОСТ 14911-82,
ОСТ 36-94-83).
