Опоры подвижные скользящие диэлектрические Т17

Серия 4.903-10 выпуск 5

Опоры скользящие диэлектрические (Т17.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 194 до 1420мм. Изготавливаются в соответствии с Серией 4.903-10 выпуск 5.

Серия 4.903-10 - Подвижные опоры предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно “Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см 2 , t до + 440. С, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 года.

Обозначение	Наружный диаметр, dн	Высота, мм	Масса, кг	Стоимость за ед., руб.*
Т.17.01	194	100	10,42	917р.
Т.17.02		150	12,06	1 061р.
Т.17.03		200	13,6	1 197р.
Т.17.04	219	100	10,72	943р.
Т.17.05		150	12,3	1 082р.
Т.17.06		200	13,89	1 222р.
Т.17.07	273	100	13,16	1 158р.
Т.17.08		150	15,02	1 322р.
Т.17.09		200	16,61	1 462р.
Т.17.10	325	100	18,62	1 639р.
Т.17.11		150	21,29	1 874р.
Т.17.12		200	23,31	2 051р.
Т.17.13	377	100	22,14	1 948р.
Т.17.14		150	24,83	2 185р.
Т.17.15		200	27,57	2 426р.
Т.17.16	377	100	23,71	2 086р.
Т.17.17		150	26,4	2 323р.
Т.17.18		200	29,14	2 564р.
Т.17.19	426	100	26,73	2 352р.
Т.17.20		150	29,46	2 592р.
Т.17.21		200	32,1	2 825р.
Т.17.22	480	100	45,95	4 044р.
Т.17.23		150	50,7	4 462р.
Т.17.24		200	54,75	4 818р.
Т.17.25	530	100	48,08	4 231р.
Т.17.26		150	52,91	4 656р.
Т.17.27		200	57,86	5 092р.
Т.17.28	630	100	50,02	4 402р.
Т.17.29		150	54,89	4 830р.
Т.17.30		200	59,82	5 264р.
Т.17.31	720	100	63,56	5 593р.
Т.17.32		150	69,78	6 141р.
Т.17.33		200	76,02	6 690р.
Т.17.34	820	100	67,84	5 970р.
Т.17.35		150	74,04	6 516р.
Т.17.36		200	80,28	7 065р.
Т.17.37	920	100	104,07	9 158р.
Т.17.38		150	112,08	9 863р.
Т.17.39		200	120,24	10 581р.
Т.17.40	1020	100	123,13	10 835р.
Т.17.41		150	133,65	11 761р.
Т.17.42		200	144,37	12 705р.
Т.17.43	1220	100	142,82	12 568р.
Т.17.44		150	153,24	13 485р.
Т.17.45		200	163,78	14 413р.
Т.17.46	1420	100	161,81	14 239р.
Т.17.47		150	174,59	15 364р.
Т.17.48		200	187,83	16 529р.

* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.

Стоимость и сроки изготовления вы можете узнать позвонив нам по телефонам

+7 (351) 750-25-14;

+7 (908) 060-55-11,

Или оставив заявку на электронную почту: chelzm@bk.ru

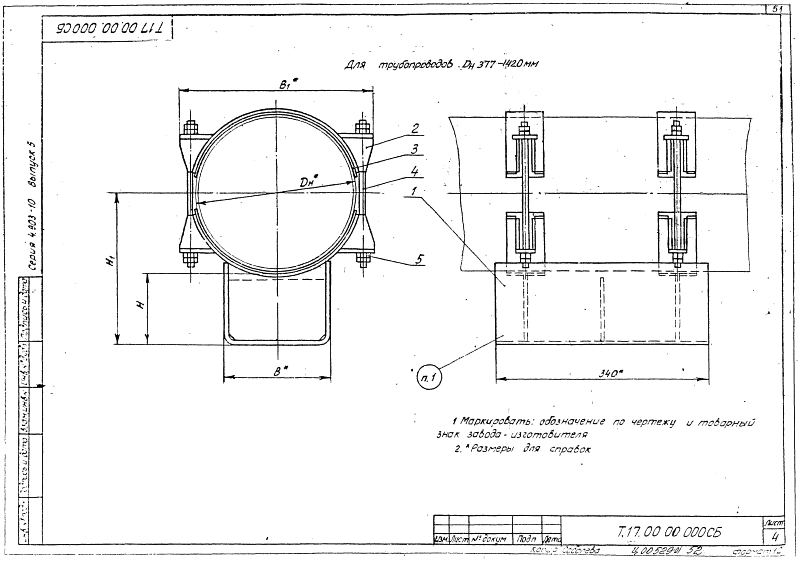

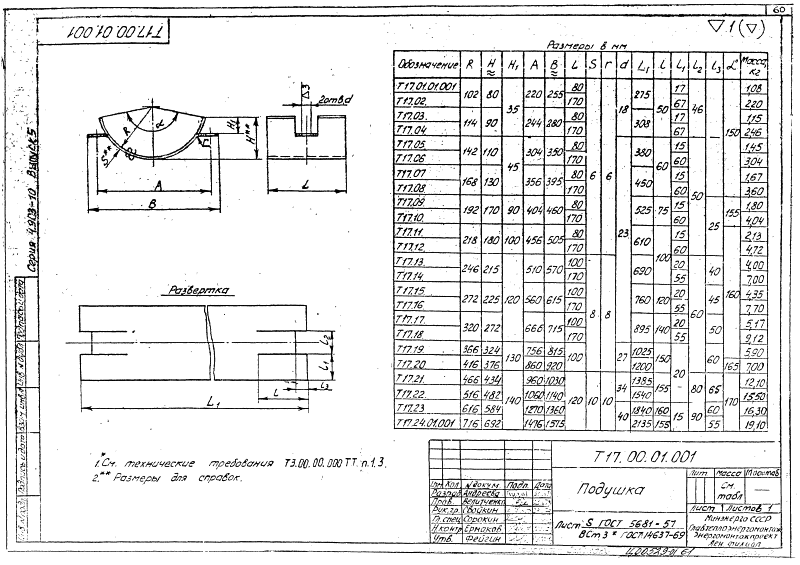

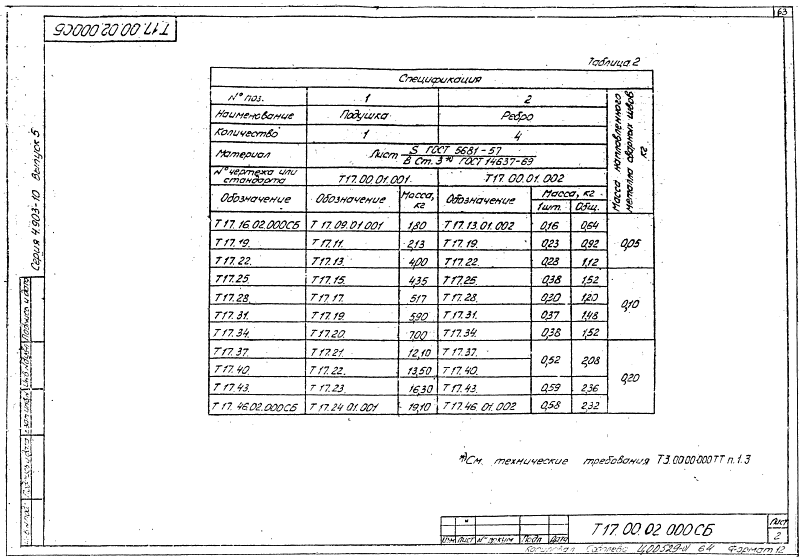

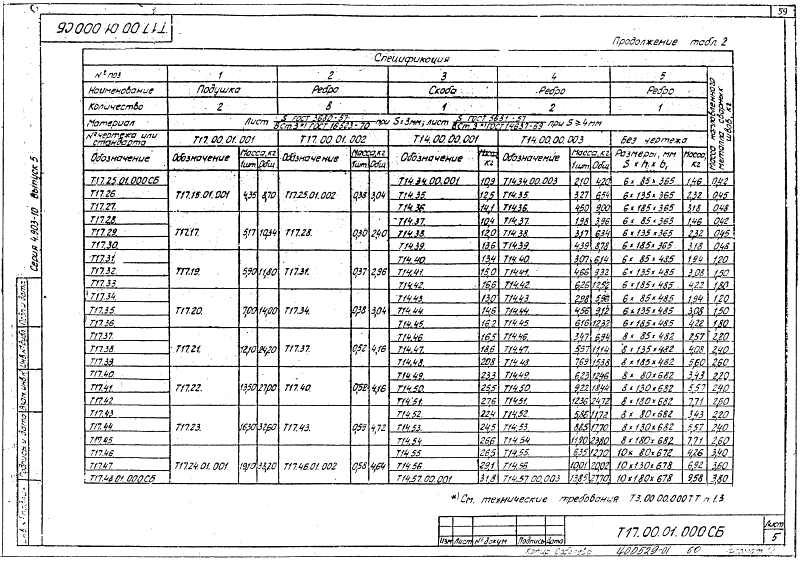

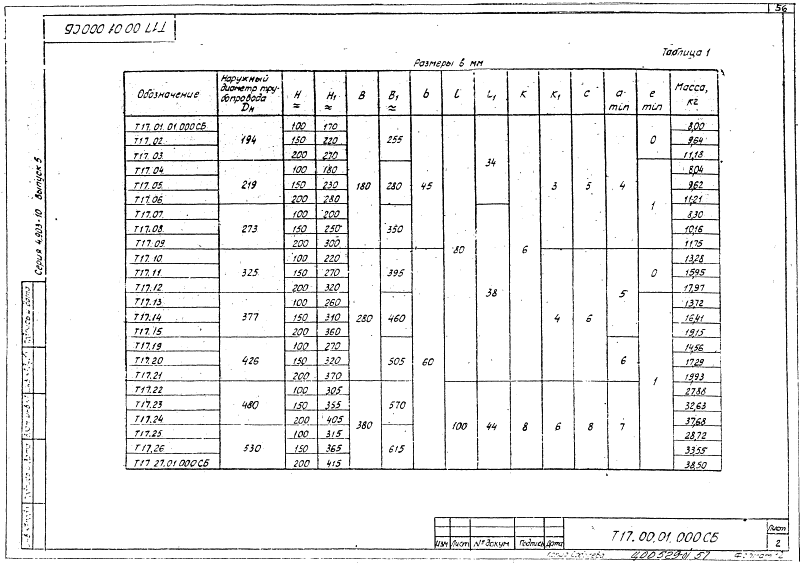

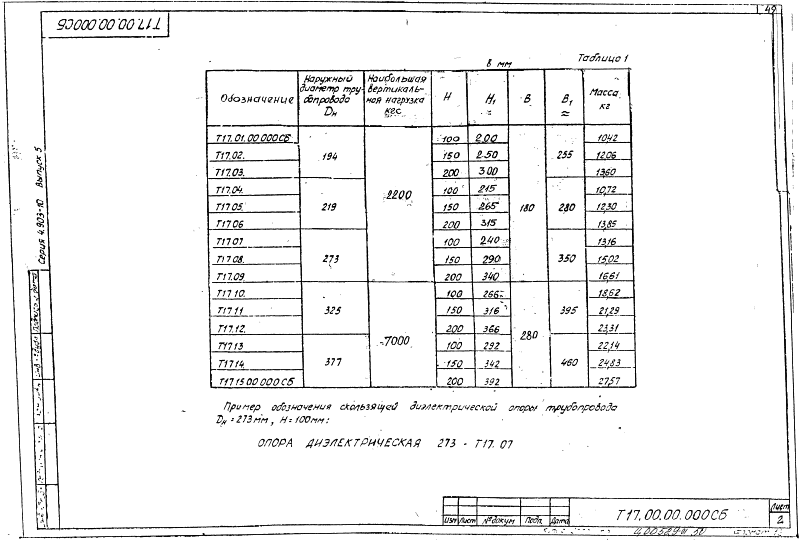

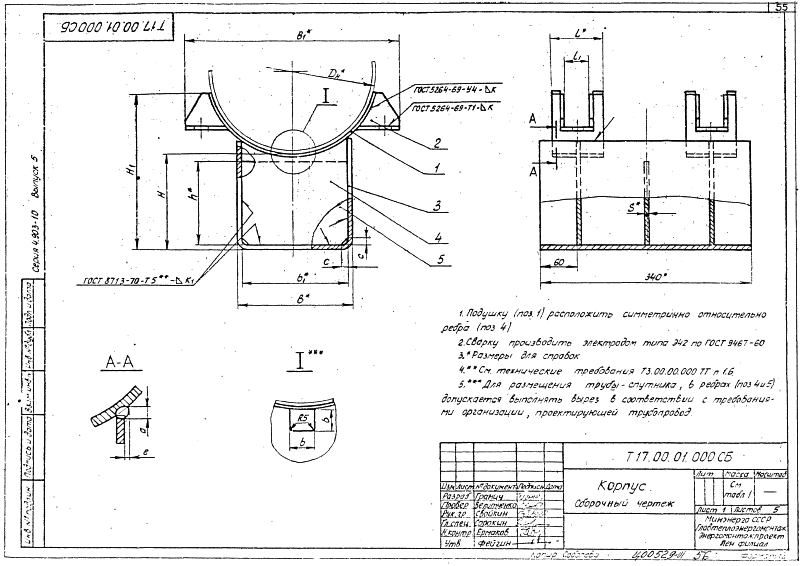

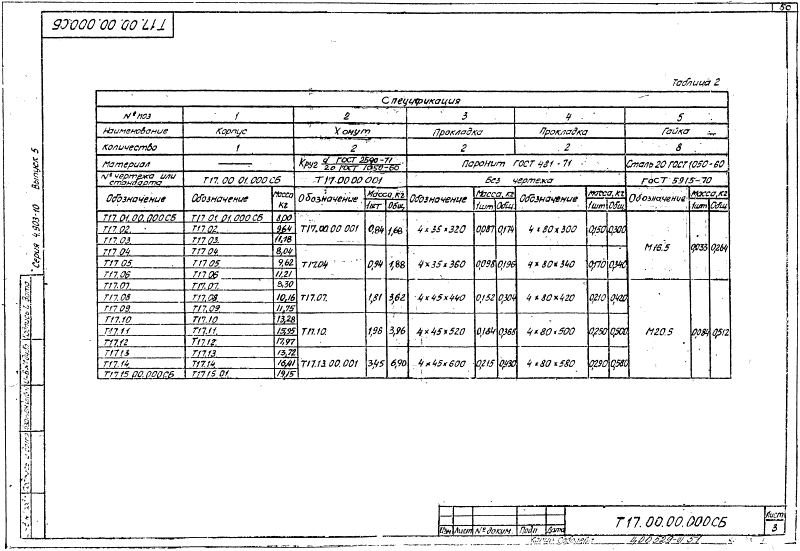

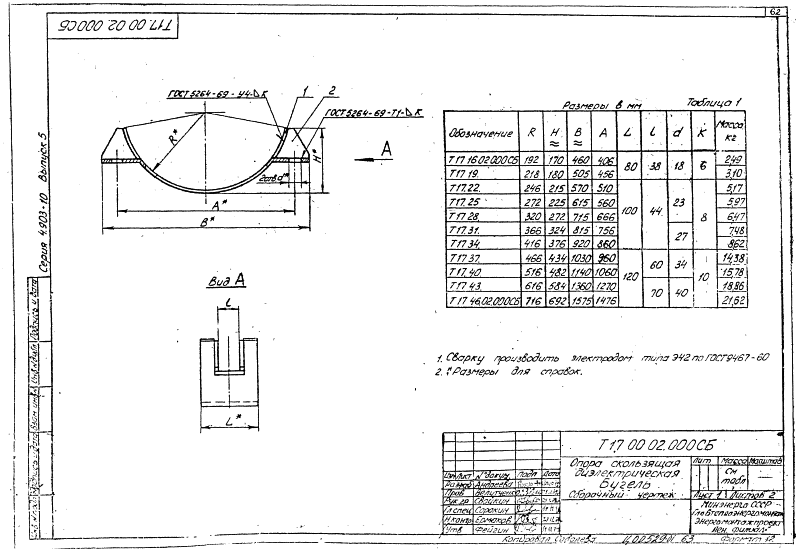

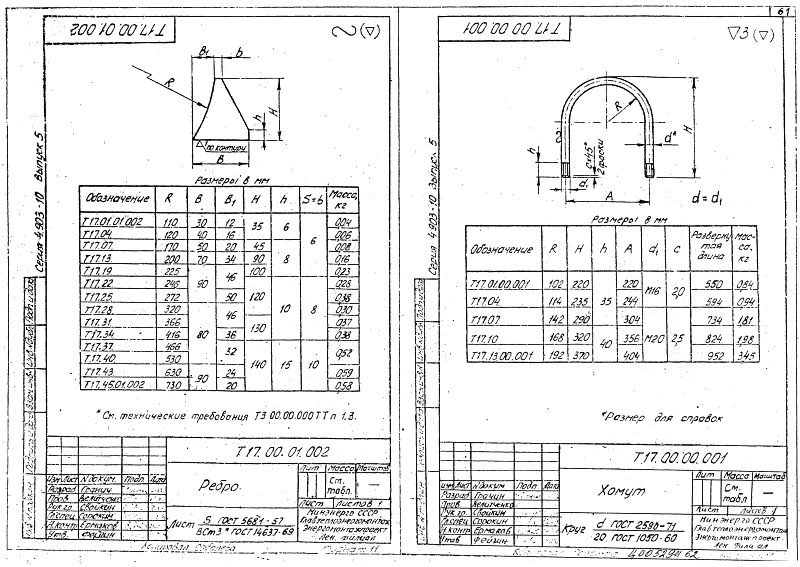

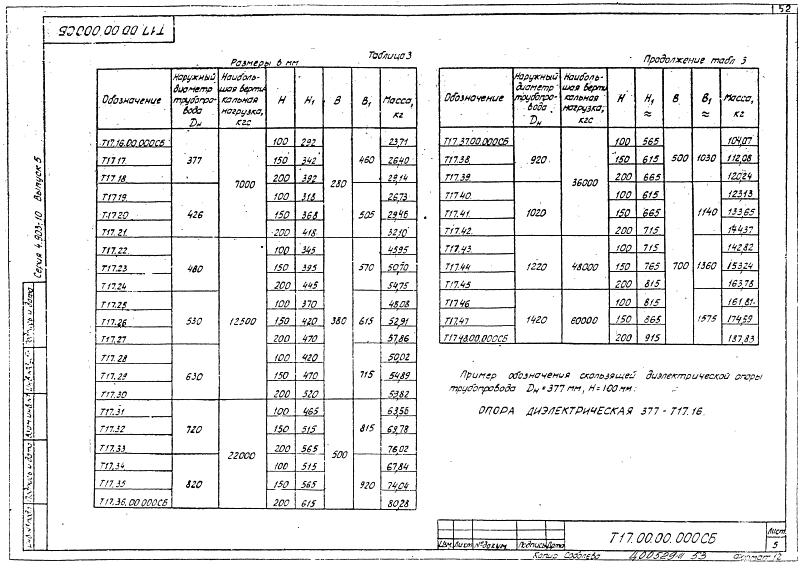

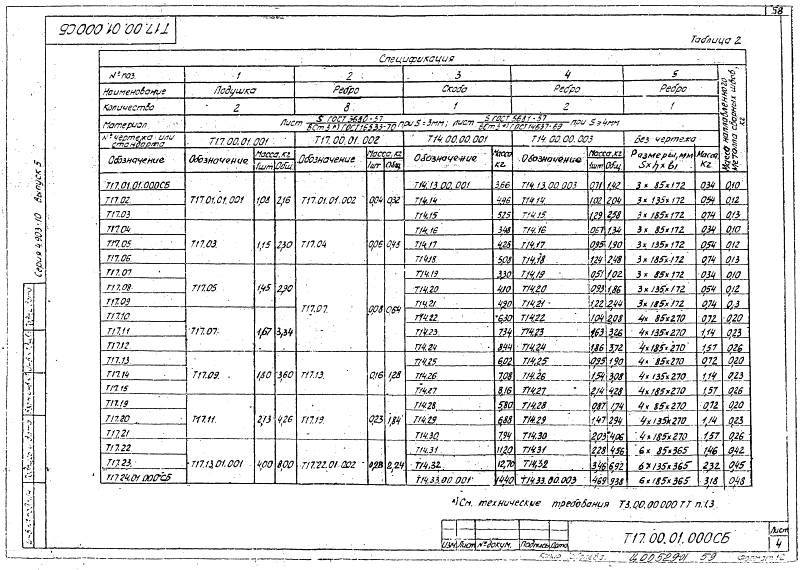

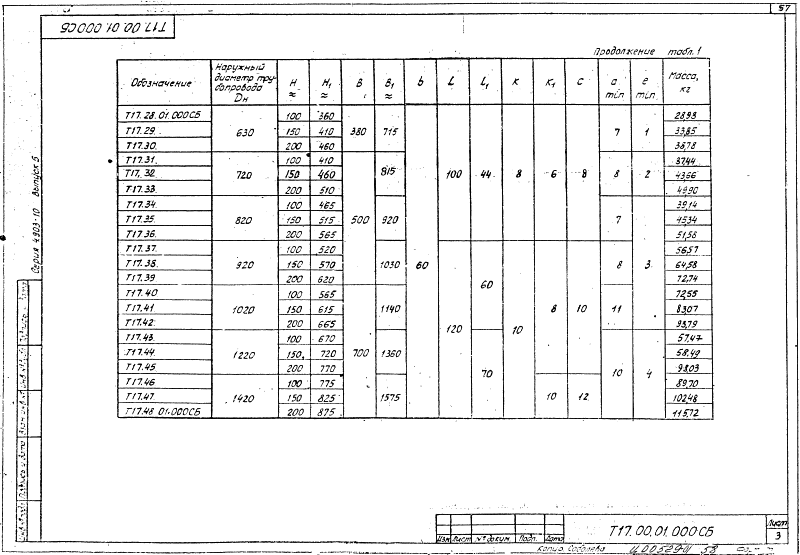

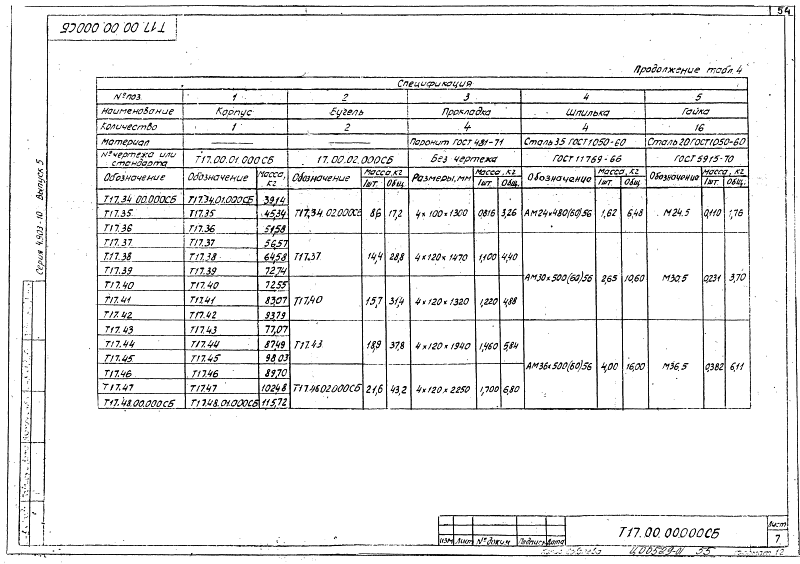

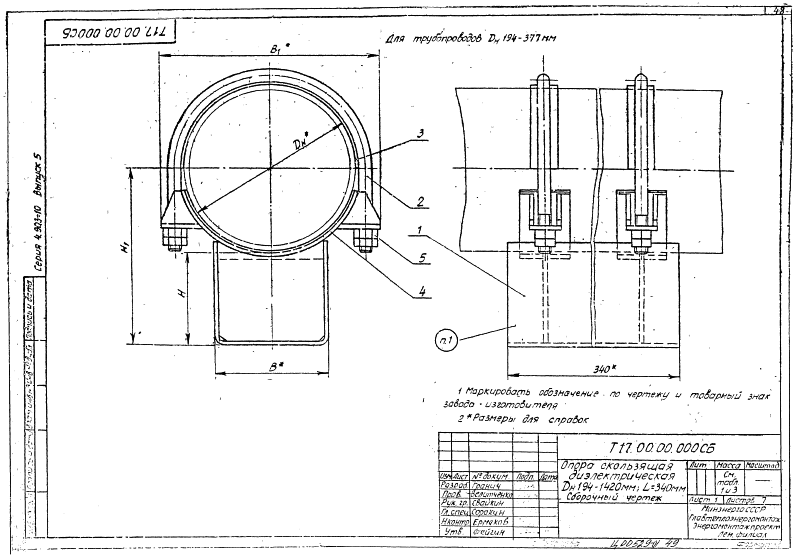

Техническая документация

ПКФ Челябинский Завод Металлоизделий изготавливает опоры Т17 (скользящие) предназначенные для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 194 до 630 мм. Опоры изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог ГОСТ 14911-82, ОСТ 36-94-83).

Серия 4.903-10 выпуск 5
