Опора неподвижная лобовая двухупорная Т4

Серия 4.903-10 выпуск 4

Опоры неподвижные лобовые двухупорные (Т4.00) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 108 до 1420мм. Изготавливаются в соответствии с Серией 4.903-10 выпуск 4.

Опора неподвижная лобовая двухупорная типа Т4 от Ду108 до Ду1420 включительно, применяется в качестве неподвижной опоры.

Серия 4.903-10 - Неподвижные опоры предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно “Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см 2 , t до + 440 С, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 года.

Условное обозначение

Пример условного обозначения типа Т4 исполнения 10 для трубопровода Ду720 толщиной стенки S =10: Опора неподвижная 720х10-Т4.10.

Обозначение	Наружный диаметр, dн	Масса, кг	Стоимость за ед., руб.
Т4.01	108	4,24	424р.
Т4.02	133	4,4	440р.
Т4.03	159	6,6	660р.
Т4.04	194	6,88	688р.
Т4.05	219	11,64	1 164р.
Т4.06	273	11,28	1 128р.
Т4.07	325	12,6	1 260р.
Т4.08	377	14,16	1 416р.
Т4.09	426	26,72	2 672р.
Т4.10	480	26,92	2 692р.
Т4.11	530	32,32	3 232р.
Т4.12	630	33,88	3 388р.
Т4.13	720	38,4	3 840р.
Т4.14	820	40	4 000р.
Т4.15	920	42,4	4 240р.
Т4.16	1020	48,8	4 880р.
Т4.17	1220	58,8	5 880р.
Т4.18	1420	66	6 600р.

* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.

Стоимость и сроки изготовления вы можете узнать позвонив нам по телефонам

+7 (351) 750-25-14;

+7 (908) 060-55-11,

Или оставив заявку на электронную почту: chelzm@bk.ru

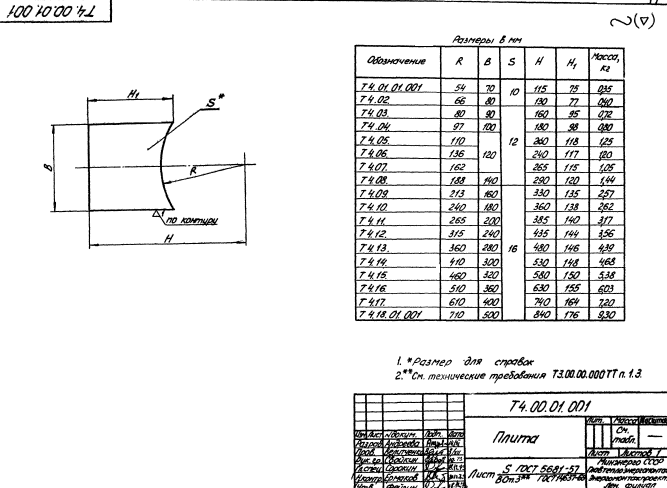

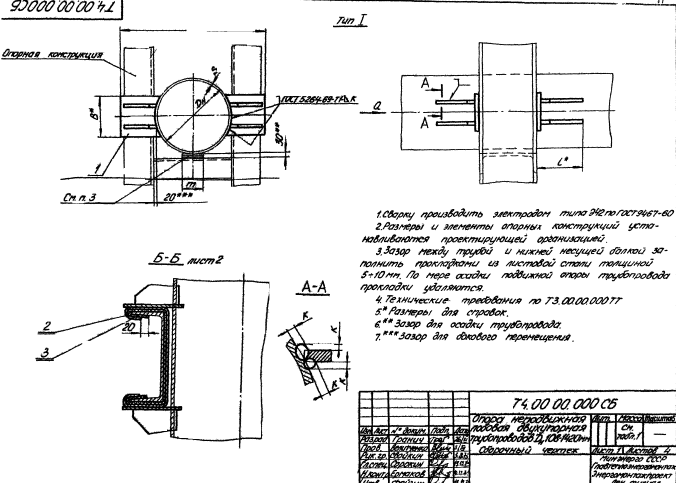

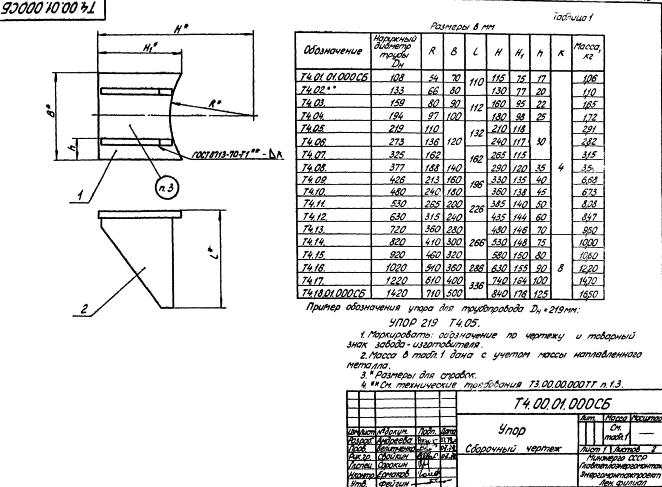

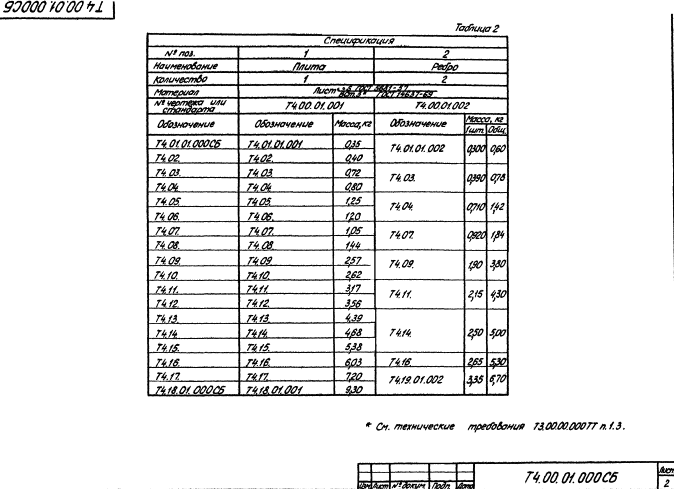

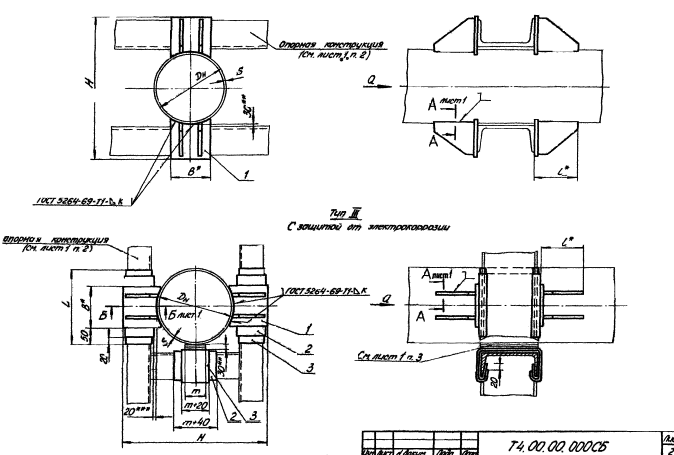

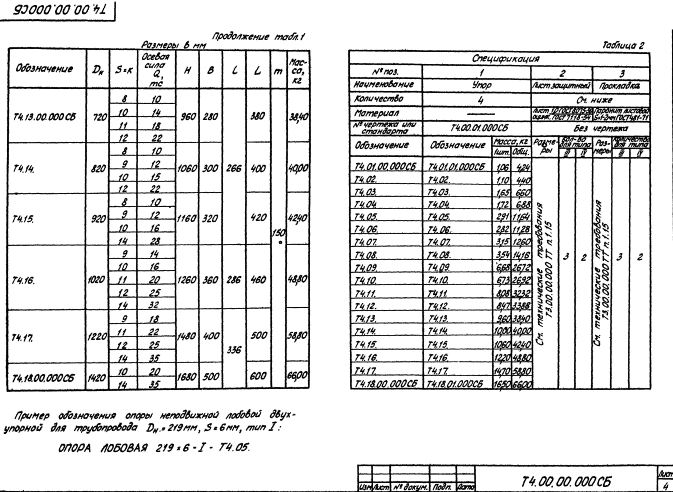

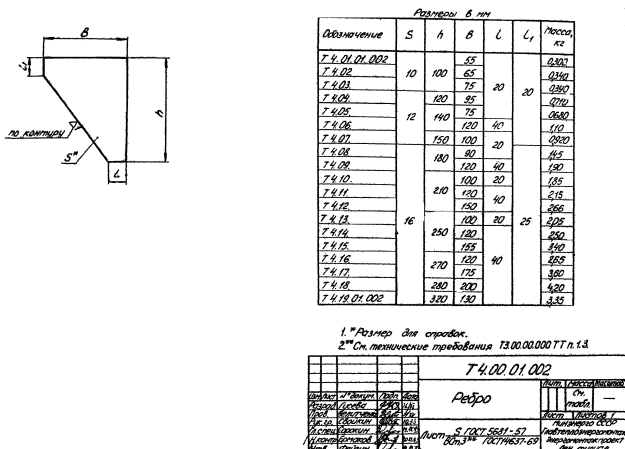

Техническая документация

ПКФ Челябинский Завод Металлоизделий изготавливает опоры Т4 (неподвижные лобовые двухупорные) предназначеные для крепления стальных технологических трубопроводов различного назначения с наружным диаметром dн от 108 до 1420 мм. Опоры Т4 изготавливаются в соответствии с ТУ-04698606-001-04 «Опоры трубопроводов» (аналог серия 4.903-10 выпуск 4).
